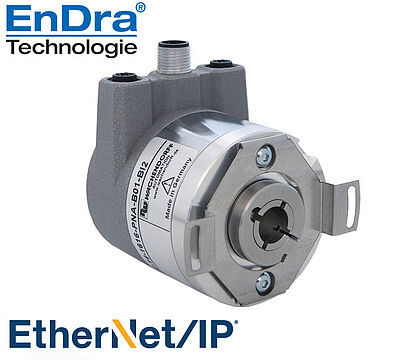

Encoder absoluto EtherNet/IP WDGA 58E;
Cubierta de bus: Conexión mediante conectores 3x M12;
Eje hueco ciego;

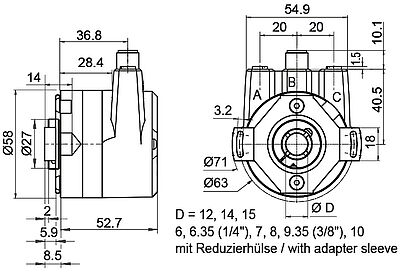

Carcasa: Ø 58 mm
16/43-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12 mm, 14 mm o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores;
Protocolo: EtherNet/IP™
Classes: Position Sensor, DLR
- EtherNet/IP™, Conformance tested according to version CT-18
- Compact design with bus cover
- EnDra®: maintenance-free and environmentally friendly
- Single-/Multiturn (max. 16 bit/43 bit)
- 2 color duo LEDs to indicate operating status and bus status as well as 2 L/A LEDs
- Highest bearing loads up to 80 N radial, 50 N axial
- DLR (Device-Level-Ring) to increase system availability through redundant network communication
- Full scalability thanks to round axis function, for binary and non-binary resolutions, as well as for non-complete multiturn rotations (gear calculation).
- IP address individually via DHCP or predefined
- Configurable via integrated web server:
- IP address
- Subnet mask
- Gateway address
- Encoder parameters readable
- Firmware update
hasta 65.536 pasos / 360° (16 bit)
Resolución multivuelta43 bit
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 9,5 mm
Prof. máx. de penetración: 14 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 125 mA
Potencia absorbida: typ. 3 W
General information about EtherNet/IP
EtherNet/IP Conformance Tested according to version CT-18
EtherNet/IP Specification Vol 2, Ed 1.29
CIP Specification Vol 1, Ed 3.31
Adjustable parameters
- Number of steps per revolution
- Number of revolution
- Scalin
- Direction of rotation
- CAMs
- Gear Ratio
- Preset
- Counting direction
- Resolution
- Unit Speed
- IP address
- Position
- Position Limit
- Warning messages ("Frequency Exceeded" and "Position Limits Exceeded")
Objects (CIP Objects)
- Identity Object
- Message Router
- Assembly Object
- Connection Manager
- Position Sensor Object
- Qos Object
- TCP/IP Interface Object
- EtherNet Link Object
EtherNet/IP Features
- DLR (Device Level Ring) possible
- Qos (Quality of Service) possible
- ACD (Address Conflict Detection)
- Multicast and unicast capability
Licensing declaration
IP >= V1.00
Licensing declaration
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| BI2 | Cubierta de bus con 3x M12x1 |
Download (582 KB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
PROFINET IO; EtherNet/IP; EtherCAT; Universal IE
Download (904 KB)
for WDGA absolut encoders with EtherNet/IP.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (10.22 KB)
Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug RJ45
Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EthertNet/IP, EtherCAT, universal IE)
Plug M12 - cable - plug M12
Conector (hembra) KIZ-4-67:
Para tensión de operación, 4-polos
Cable confeccionado apantallado con conector (hembra) recta,
malla conectada, IP67+IP69K.
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
STEP file:
WDGWA10M12.stp
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
STEP file: WDGWA10M16.stp
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E, WDGP 58E.
