Encoder, absoluto CAN SAE J1939, WDGA 58E
Separación galvánica;
Conexión: conector
Eje hueco ciego;
Carcasa: Ø 58 mm
16/32-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores
- EnDra®: mantenimiento y es respestuosa
- con el medio ambiente
- Protocolo CAN SAE J1939
- Tecnología innovadora con procesador de 32 bits
- LED bicolor como indicador del estado operativo
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 100 mA
Potencia absorbida: máx. 1 W
Indicación del estado LED
Demostración del indicador de estado LED
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CC5 | radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|

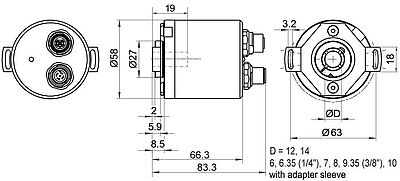

| DB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
STEP file:
WDGWA10M12.stp
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
STEP file: WDGWA10M16.stp
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E, WDGP 58E.
El encoder WDGA 58E CAN SAE J1939 sep. galvánica también está disponible con empotrada 120 ohm resistencia final.
