DSK29

Acoplamiento de cinta doble DSK29

para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

 STEP Download DSK290610

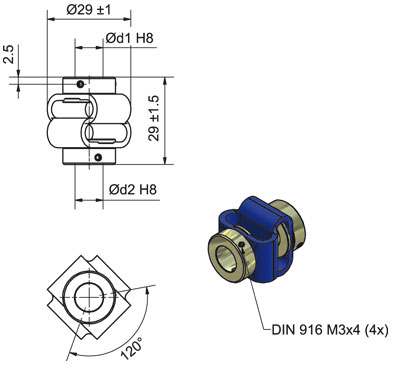

DSK29 Kupplung Drehgeber
Velocidad máxima
3000 rpm
Momento de giro máx.
50 Ncm
Desplazamiento máx. radial del eje
±2,0 mm
Desplazamiento máx. axial del eje
±2,0 mm
Desplazamiento máx. angular del eje
±10°
Rigidez del resorte de torsión
13 Nm/rad
Rigidez del resorte radial
13 N/mm
Momento de inercia
41 gcm²
Tornillos momento de giro máx.
100 Ncm
Peso
33 g
Material

Brida: Acero galvanizado
Elemento de unión: Poliuretano

Temperatura de trabajo
-30 °C a +80 °C
Número(s) de pedido
DSK290606
Acoplamiento de cinta doble: Ø d1 = 6 mm, Ø d2 = 6 mm
DSK290610
Acoplamiento de cinta doble: Ø d1 = 6 mm, Ø d2 = 10 mm
DSK290810
Acoplamiento de cinta doble: Ø d1 = 8 mm, Ø d2 = 10 mm
DSK290808
Acoplamiento de cinta doble: Ø d1 = 8 mm, Ø d2 = 8 mm
DSK291010
Acoplamiento de cinta doble: Ø d1 = 10 mm, Ø d2 = 10 mm

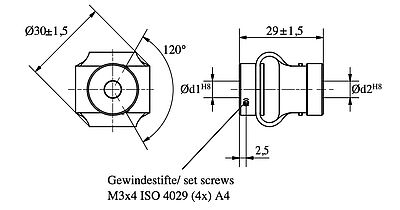

Todas las dimensiones en mm
