WDGI 58B

Encoder, incremental, magnético,
Número de impulsos: hasta 1024 ppr,
eje saliente, brida de sujeción: Ø 58 mm

Eje: Ø 10 mm,
Ø 7 mm / Ø 8 mm / Ø 12 mm bajo demanda,
Clase de protección: hasta IP67 todo alrededor
Forma de las señales: Rectángulo

Ficha técnica General technical data incremental encoders (PDF 838 kB)
Drehgeber WDGI58B
Puntos destacados
  • Robusto encoder industrial estándar
  • Carcasa: Aluminio fundido a presión con recubrimiento de polvo particularmente amable con el medio ambiente
  • Clase de protección: IP67, en la entrada del eje IP65
  • Alto grado de seguridad mecánica y eléctrica
  • Opcional:
    -40 °C a +85 °C,
    Clase de protección IP67 todo alrededor,
    Membrana de compensación de presión
Detalles del producto
Brida
Brida de sujeción
Pulso por revolución PPR
1-1024
Carcasa
Ø 58 mm
Aluminio fundido a presión con recubrimiento por pulverización
Eje
Ø 10 mm
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Veloc. máx. de rotación
8000 rpm
Circuito de salida
HTL (TTL a 5 Vcc)
HTL, complementaria (TTL/RS422 comp. a 5 Vcc)
Frecuencia de salida
hasta 1024 ppr, máx. 200 kHz
Tensión de operación
5 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 40 mA

Datos medioambientales

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibración:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Design:

according DIN VDE 0160

Información arancelaria aduanera

Número de arancel aduanero:

90318020

País de origen:

Alemania

Temperatura de trabajo
Salida de conector: -40 °C a +85 °C, salida de cable: -20 °C a +80 °C (Option ACA: -40 °C a +85 °C)
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
K2 axial, Malla abierta
L2 axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 K2, L2K2, L2
CircuitoN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
Pre-alerta Salida--
A complem.-RD
B complem.-BK, (BU a ACA)
N complem.-VT
Mallacordóncordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
K3 radial, Malla abierta
L3 radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 K3, L3K3, L3
CircuitoN35M35
GNDWHWH
(+) VccBNBN
AGNGN
BYEYE
NGYGY
Pre-alerta Salida--
A complem.-RD
B complem.-BK, (BU a ACA)
N complem.-VT
Mallacordóncordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
SI5 axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SI6 axial, 6-polos, Conector conectado conductivamente con la carcasa del encoder-
SI8 axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SI12 axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SI5SI6SI8SI8SI12SI12
 5-polos6-polos8-polos8-polos12-polos12-polos
Diagrama de conectores
CircuitoN35N35N35M35N35M35
GND1611K, LK, L
(+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
Pre-alerta Salida------
A complem.---6-F
B complem.---7-A
N complem.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Malla------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
SH5 radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SH6 radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder-
SH8 radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SH12 radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SH5SH6SH8SH8SH12SH12
 5-polos6-polos8-polos8-polos12-polos12-polos
Diagrama de conectores
CircuitoN35N35N35M35N35M35
GND1611K, LK, L
(+) Vcc2122M, BM, B
A3233EE
B4444HH
N5355CC
Pre-alerta Salida------
A complem.---6-F
B complem.---7-A
N complem.---8-D
n. c.-56, 7, 8-A, D, F, G, JG, J
Malla------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S2 axial, 7-polos, Conector conectado conductivamente con la carcasa del encoder-
Asignación de las conexiones
S2
 7-polos
Diagrama de conectores
CircuitoN35
GND1
(+) Vcc2
A3
B4
N5
Pre-alerta Salida-
A complem.-
B complem.-
N complem.-
n. c.6, 7
Malla-
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S3 radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder-
Asignación de las conexiones
S3
 7-polos
Diagrama de conectores
CircuitoN35
GND1
(+) Vcc2
A3
B4
N5
Pre-alerta Salida-
A complem.-
B complem.-
N complem.-
n. c.6, 7
Malla-
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S4 axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S4S4
 12-polos12-polos
Diagrama de conectores
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Pre-alerta Salida--
A complem.-6
B complem.-1
N complem.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S5 radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5S5
 12-polos12-polos
Diagrama de conectores
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Pre-alerta Salida--
A complem.-6
B complem.-1
N complem.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S4R axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S4RS4R
 12-polos12-polos
Diagrama de conectores
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Pre-alerta Salida--
A complem.-6
B complem.-1
N complem.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
S5R radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5RS5R
 12-polos12-polos
Diagrama de conectores
CircuitoN35M35
GND1010
(+) Vcc1212
A55
B88
N33
Pre-alerta Salida--
A complem.-6
B complem.-1
N complem.-4
n. c.1, 2, 4, 6, 7, 9, 112, 7, 9, 11
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
SB4 axial, 4-polos, Conector conectado conductivamente con la carcasa del encoder-
SB5 axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SB8 axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SB12 axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SB4SB5SB8SB8SB12SB12
 4-polos5-polos8-polos8-polos12-polos12-polos
Diagrama de conectores
CircuitoN35N35N35M35N35M35
GND331133
(+) Vcc112211
A243344
B424466
N-55588
Pre-alerta Salida------
A complem.---6-9
B complem.---7-7
N complem.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Malla------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción ABN compl. pos.
SC4 radial, 4-polos, Conector conectado conductivamente con la carcasa del encoder-
SC5 radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SC8 radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SC12 radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SC4SC5SC8SC8SC12SC12
 4-polos5-polos8-polos8-polos12-polos12-polos
Diagrama de conectores
CircuitoN35N35N35M35N35M35
GND331133
(+) Vcc112211
A243344
B424466
N-55588
Pre-alerta Salida------
A complem.---6-9
B complem.---7-7
N complem.---8-10
n. c.--6, 7, 8-2, 5, 7, 9, 10, 11, 122, 5, 11, 12
Malla------
hasta 1024 ppr
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 40 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL, complementaria (TTL/RS422 comp. a 5 Vcc)
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc

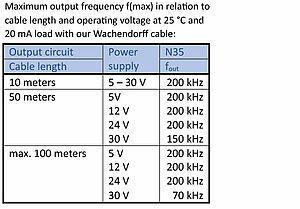

Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 40 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL (TTL a 5 Vcc)
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
El encoder WDGI 58B también está disponible como codificador de marcha especialmente suave. Al hacerlo se modifica el momento de arranque a ≤ 0,5 Ncm y el tipo de protección de la entrada del eje a IP50.
El encoder WDGI 58B también está disponible con la clase de protección alta IP67 en todas partes.
N° máx. rev.: 3500 rpm
Carga permitida sobre el eje, axial:100 N
Carga permitida sobre el eje, radial:110 N
N° máx. de impulsos:1024 ppr
Momento de arranque:aprox. 4 Ncm a temp. ambiente
El encoder WDGI 58B con la conmutación de salida M35, N35 también está disponible con el rango de temperatura ampliado -40 °C hasta +85 °C (medido en la brida).

De forma opcional, el encoder WDGI 58B también está disponible con una membrana de compensación de la presión. Esto evita que con niveles de humedad elevados el agua pueda penetrar en la carcasa del encoder.
Se mantienen la clase de protección hasta IP67, el rango de temperatura y la resistencia a la niebla salina. Resistente a los productos químicos y a los disolventes de acuerdo con DIN EN ISO2812-1

El encoder WDGI 58B también está disponible con cable de más de 2 m de longitud. La longitud máx. del cable depende de la tensión de operación y de la frecuencia; véase 'Datos técnicos generales'
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI

Handout Drehgeber encoder WDGI magnetic
WDG(I) encoders magnetic

... incremental and robust

Kurzkatalog Drehgeber - Short catalogue encoders
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Instrucciones de montaje encoders incrementales de eje
Instrucciones de montaje encoders incrementales de eje WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

CE_Konformitaetserklaerungen_M35N35
EU declaration of conformity output circuits M30/N30/M35/N35

UKCA-Konformitätserklärung
UKCA declaration of conformity output circuits M30/N30/M35/N35

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.

KIA467 Drehgeber Kabeldose
KIA-4-67

Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.

KI567 Drehgeber Kabeldose
KI-5-67

Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA567 Drehgeber Kabeldose
KIA-5-67

Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .

KD540 Drehgeber Kabeldose
KD-5-40

Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KD567 Kabeldose Drehgeber
KD-5-67

Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.

KD740 Drehgeber Kabeldose
KD-7-40

Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA740 Drehgeber Kabeldose
KDA-7-40

Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.

KD767 Drehgeber Kabeldose
KD-7-67

Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA767 Drehgeber Kabeldose
KDA-7-67

Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

KI867 Drehgeber Kabeldose
KI-8-67

Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA867 Drehgeber Kabeldose
KIA-8-67

Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KD840 Drehgeber Kabeldose
KD-8-40

Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD867 Drehgeber Kabeldose
KD-8-67

Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Drehgeber KDA867
KDA-8-67

Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

Drehgeber KDA867S
KDA-8-67-S

Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.

KI1267 Drehgeber Kabeldose
KI-12-67

Conector (hembra) KI-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Conector (hembra) KIA-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KD1267 Drehgeber Kabeldose
KD-12-67

Conector (hembra) KD-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Levógira o dextrógira.

 Fichero STEP

KDA1267 Drehgeber Kabeldose
KDA-12-67

Conector (hembra) KDA-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Levógira o dextrógira.
Inserto hembra montable libremente.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

MW58B Drehgeber Montagewinkel
MW58B

Ensamblaje de ángulo MW58B

apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

 Brida cuadrada QF58B

apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.

Montagewinkel WDGQF58B04
WDGQF58B04

 Brida cuadrada WDGQF58B04

apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

ST27 Kupplung Drehgeber
ST27

Acoplamiento insertable ST27

para encoders con eje Ø 6 mm o 10 mm

PK24 Kupplung Drehgeber
PK24

Acoplamiento bridado PK24

para encoders con eje Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

 STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Acoplamiento helicoidal WK32

para encoders con eje Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Acoplamiento de cinta doble DSK29

para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Acoplamiento de cinta doble DSK48

para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK481012

WDGMA5005x

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

WDGMA5105x

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

WDGMA10000 Federarm Drehgeber
WDGMA10000

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

DH10000
WDGDH10000

Linear Nivelación Titular Encoder con encoder tipo 58B, 58D, 58K, 58N y 58T

para detección de longitud

 STEP download WDGDH10000.stp

MR200GR Messrad Drehgeber Measuring wheel encoder
MR150GR06

Ruedas de medición MR150GR06

Circunferencia: 150 mm,
Superficie: Junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, metal, cintas transportadoras, papel, textiles.
Para encoders con eje Ø 6 mm.

MR200KR Messrad Drehgeber
MR200KR

Ruedas de medición MR200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz
Campos de aplicación: Cartón, madera, (Textiles).
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Ruedas de medición MRA200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KR06 del orificio Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Ruedas de medición MR200KH

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Ruedas de medición MRA200KH

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KH10 del orificio Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Ruedas de medición MR200NG

Circunferencia 200 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Ruedas de medición MRA200NG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Ruedas de medición MR200KG

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Ruedas de medición MRA200KG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm

MR500KR Messrad Drehgeber
MR500KR

Rueda de medición MR500KR

Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, (textiles).
Para encoders con eje Ø 10 mm.



MRA500KR Messrad Drehgeber
MRA500KR

Ruedas de medición MRA500KR

Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 10 mm o Ø 12 mm.

MR500KH Messrad Drehgeber
MR500KH

Rueda de medición MR500KH



Circunferencia 500 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoder con eje Ø 10 mm.



MRA500KH Messrad Drehgeber
MRA500KH

Ruedas de medición MRA500KH

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 10 mm o Ø 12 mm.

MR500KG Messrad Drehgeber
MR500KG

Messrad MR500KG



Circunferencia 500 mm,
Superficie: Material sintético (Hytrel, estriado),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoder con eje Ø 10 mm.



MRA500KG Messrad Drehgeber
MRA500KG

Ruedas de medición MRA500KG

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje  Ø 10 mm o Ø 12 mm

MR500KV Messrad Drehgeber
MR500KV

Rueda de medición MR500KV

Circunferencia 500 mm,
Superficie: Material sintético (Vulkollan®, liso)
Campos de aplicación: Plástico, superficies pintadas, papel, cartón, madera, metales, alambre.
Para encoder con eje Ø 10 mm.

 STEP file MR500KV10 bore-hole Ø 10 mm

MR500NG Messrad Drehgeber
MR500NG

Messrad MR500NG



Circunferencia 500 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoder con eje Ø 10 mm.



MRA500NG Messrad Drehgeber
MRA500NG

Ruedas de medición MRA500NG

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 10 mm o Ø 12 mm.

Especificaciones generales encoders

Especificaciones encoders incrementales

Conexión eléctrica

Salida de cable
Salida de conector

Su código de pedido configurada

EjePPRCanalesSalidaConexiónOpción
WDGI 58B1-1024
distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
¿Quieres conseguir una oferta o desea una retirada. Solicitud
Contacto
