WDGI 58D

Encoder, incremental, óptico,
Número de impulsos: hasta 25000 ppr,
eje saliente, brida de sujeción: Ø 58 mm

Eje: Ø 12 mm,
Eje radial alta carga 500 N, axial 500 N
Clase de protección: IP67, en la entrada del eje IP65,
Forma de las señales: Rectángulo o seno/coseno.

Ficha técnicaGeneral technical data incremental encoders (PDF 551 kB)
Drehgeber WDGI58D
Puntos destacados
  • Robusto encoder industrial estándar
  • Carcasa: Aluminio fundido a presión con recubrimiento de polvo particularmente amable con el medio ambiente
  • Gracias a electrónica de alta calidad hasta 25000 impulsos
  • Clase de protección: IP67, en la entrada del eje IP65
  • Alto grado de seguridad mecánica y eléctrica
  • Alta seguridad anti interferencias
  • Eje radial alta carga 500 N, axial 500 N
  • Protección de conexión completa en 10 Vcc hasta 30 Vcc
  • Alta frecuencia de salida 600 kHz/2 MHz
  • Opcional:  -40 °C a +85 °C,
                     Membrana de compensación de presión
Detalles del producto
Brida
Brida de sujeción
Pulso por revolución PPR
a 25000 PPR
Carcasa
Ø 58 mm
Aluminio fundido a presión con recubrimiento por pulverización
Eje
Ø 12 mm
Longitud del eje: L: 25 mm
Permitida carga de los eje, radial: 500 N
Permitida carga de los eje, axial: 500 N
Veloc. máx. de rotación
8000 rpm
Circuito de salida
TTL
TTL, RS422 compatible, complementaria
HTL
HTL, complementaria
1 Vpp Sin/Cos
Frecuencia de salida
TTL hasta 5000 ppr, máx. 200 kHz
HTL hasta 5000 ppr, máx. 200 kHz
TTL más que 1200 ppr, máx. 2 MHz
HTL más que 1200 ppr, máx. 600 kHz
1 Vpp Sin/Cos, máx. 100 kHz
Tensión de operación
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 100 mA
5 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA
10 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 100 mA

Datos medioambientales

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibración:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Design:

according DIN VDE 0160

Información arancelaria aduanera

Número de arancel aduanero:

90318020

País de origen:

Alemania

Temperatura de trabajo
-20 °C a +80 °C
1 Vpp Sin/Cos: -10 °C a +70 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
K2axial, Malla abierta
L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 K2, L2K2, L2K2, L2K2, L2L2
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Pre-alerta SalidaPK-PK--
A complem.--RDRDYE
B complem.--BK, (BU a ACA)BK, (BU a ACA)PK
N complem.--VTVT-
Mallacordóncordóncordóncordóncordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
K3radial, Malla abierta
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 K3, L3K3, L3K3, L3K3, L3L3
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GNDWHWHWHWHWH
(+) VccBNBNBNBNBN
AGNGNGNGNGN
BYEYEYEYEGY
NGYGYGYGY-
Pre-alerta SalidaPK-PK--
A complem.--RDRDYE
B complem.--BK, (BU a ACA)BK, (BU a ACA)PK
N complem.--VTVT-
Mallacordóncordóncordóncordóncordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SI5axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SI6axial, 6-polos, Conector conectado conductivamente con la carcasa del encoder-
SI8axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SI12axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SI5SI6SI6SI8SI8SI8SI12SI12SI12SI12SI12
 5-polos6-polos6-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Pre-alerta Salida-5----G-G--
A complem.----66--FFF
B complem.----77--AAA
N complem.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Malla-----------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SH5radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SH6radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder-
SH8radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SH12radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SH5SH6SH6SH8SH8SH8SH12SH12SH12SH12SH12
 5-polos6-polos6-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoF05, H05, F24, H24, H30G05, G24F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND166111K, LK, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, BM, B
A322333EEEEE
B444444HHHHH
N53355-CCCC-
Pre-alerta Salida-5----G-G--
A complem.----66--FFF
B complem.----77--AAA
N complem.----8---DD-
n. c.--56, 7, 8-5, 8A, D, F, JA, D, F, G, JJG, JD, G, J
Malla-----------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
S2axial, 7-polos, Conector conectado conductivamente con la carcasa del encoder-
Asignación de las conexiones
S2S2
 7-polos7-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Pre-alerta Salida6-
A complem.--
B complem.--
N complem.--
n. c.76, 7
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.

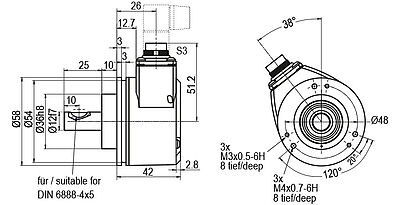

S3radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder-
Asignación de las conexiones
S3S3
 7-polos7-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Pre-alerta Salida6-
A complem.--
B complem.--
N complem.--
n. c.76, 7
Malla--
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
S4axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S4S4S4S4S4
 12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Pre-alerta Salida11-11--
A complem.--666
B complem.--111
N complem.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Malla-----
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.

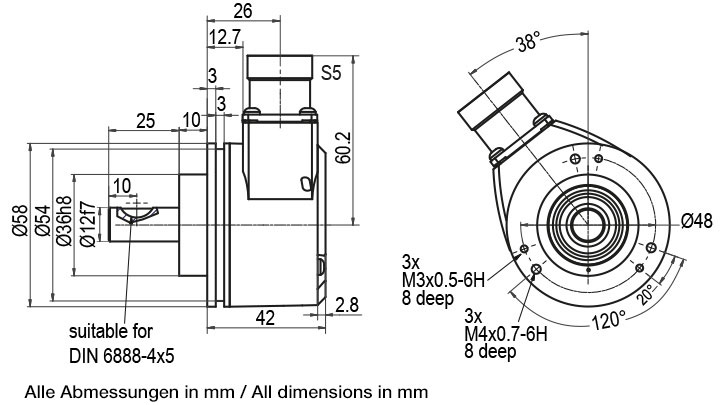

S5radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5S5S5S5S5
 12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Pre-alerta Salida11-11--
A complem.--666
B complem.--111
N complem.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Malla-----
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.

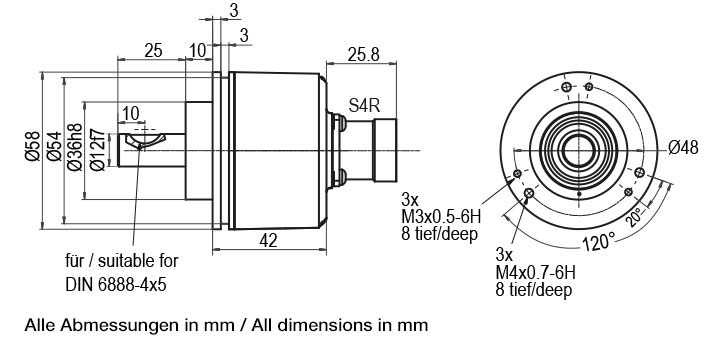

S4Raxial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S4RS4RS4RS4RS4R
 12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Pre-alerta Salida11-11--
A complem.--666
B complem.--111
N complem.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Malla-----
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
S5Rradial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5RS5RS5RS5RS5R
 12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30SIN
GND1010101010
(+) Vcc1212121212
A55555
B88888
N3333-
Pre-alerta Salida11-11--
A complem.--666
B complem.--111
N complem.--44-
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 3, 4, 7, 9, 11
Malla-----
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SB4axial, 4-polos, Conector conectado conductivamente con la carcasa del encoder-
SB5axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SB8axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SB12axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SB4SB5SB8SB8SB8SB12SB12SB12SB12
 4-polos5-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Pre-alerta Salida-----5-5-
A complem.---64--99
B complem.---76--77
N complem.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Malla---------
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SC4radial, 4-polos, Conector conectado conductivamente con la carcasa del encoder-
SC5radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SC8radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SC12radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SC4SC5SC8SC8SC8SC12SC12SC12SC12
 4-polos5-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoF05, H05, F24, H24, H30F05, H05, F24, H24, H30F05, H05, F24, H24, H30P05, R05, P24, R24, R30, 245, 645SING05, G24F05, H05, F24, H24, H30I05, I24, 524P05, R05, P24, R24, 245, 645, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-555-8888
Pre-alerta Salida-----5-5-
A complem.---64--99
B complem.---76--77
N complem.---8---1010
n. c.--6, 7, 8-7, 82, 7, 9, 10, 11, 122, 5, 7, 9, 10, 11, 122, 11, 122, 5, 11, 12
Malla---------
hasta 2500 ppr
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL (TTL a 5 Vcc)
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL, complementaria (TTL/RS422 comp. a 5 Vcc)
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
hasta 5000 ppr
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL
Canales
ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 1,2 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 1,2 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
(mayor frecuencia) 1200 hasta 25000 ppr
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 100 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 2 MHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 100 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 2 MHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 100 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL
Canales
ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 600 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 100 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 600 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 100 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 1,2 Vcc
Frecuencia de salida
máx. 2 MHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
1024, 2048 ppr
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 100 mA sin carga
Forma de la señal
sinusoidales
Conmutación de salida
1 Vpp Sin/Cos
Canales
AB
Salida
Seno, Coseno
Carga
con 1 Vpp sin/cos: mín. 120 ohmios
Nivel diferencial
Nivel diferencial 1 Vpp +/- 25 %
Frecuencia de salida
máx. 100 kHz
Protección de conexión
no
Longitud máx. de cable
máx. 150 m con <260 pF/m
Pre-alerta Salida
no
El encoder WDGI 58D con la conmutación de salida F24, G24, H24, I24, P24, R24, F05, G05, I05, H05, P05, R05, 245, 524, 645 también está disponible con el rango de temperatura ampliado -40 °C hasta +85 °C (medido en la brida).

De forma opcional, el encoder WDGI 58D también está disponible con una membrana de compensación de la presión. Esto evita que con niveles de humedad elevados el agua pueda penetrar en la carcasa del encoder.
Se mantienen la clase de protección hasta IP67, el rango de temperatura y la resistencia a la niebla salina. Resistente a los productos químicos y a los disolventes de acuerdo con DIN EN ISO2812-1

El encoder WDGI 58D también está disponible con cable de más de 2 m de longitud. La longitud máx. del cable depende de la tensión de operación y de la frecuencia; véase 'Datos técnicos generales'
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI

WDGI encoder - the new incremental industry standard
WDGI encoder - the new incremental industry standard

  • Die-cast aluminium housing, powder coated
  • Maximum bearing loads of up to 500 N, axial / radial
  • Self-adhesive membrane
  • High output frequency 600 kHz / 2 MHz
  • Extended operating temperature -40 °C to +85 °C

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Packaging machines
Packaging machines

Position monitoring of cardboard boxes

Elevator construction
Elevator construction

Transmitting signals reliably over 220 m

Construction vehicles
Construction vehicles

Roadmarking with millimetre accuracy
with Wachendorff encoders

Test rig
Test rig

Exact brake load simulation

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Instrucciones de montaje encoders incrementales de eje
Instrucciones de montaje encoders incrementales de eje WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

CE Konformitätserklärungen WDG / WDGI
EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDG/WDGI
UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.

KIA467 Drehgeber Kabeldose
KIA-4-67

Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.

KI567 Drehgeber Kabeldose
KI-5-67

Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA567 Drehgeber Kabeldose
KIA-5-67

Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .

KD540 Drehgeber Kabeldose
KD-5-40

Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KD567 Kabeldose Drehgeber
KD-5-67

Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.

KD740 Drehgeber Kabeldose
KD-7-40

Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA740 Drehgeber Kabeldose
KDA-7-40

Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.

KD767 Drehgeber Kabeldose
KD-7-67

Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA767 Drehgeber Kabeldose
KDA-7-67

Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

KI867 Drehgeber Kabeldose
KI-8-67

Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA867 Drehgeber Kabeldose
KIA-8-67

Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KD840 Drehgeber Kabeldose
KD-8-40

Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD867 Drehgeber Kabeldose
KD-8-67

Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Drehgeber KDA867
KDA-8-67

Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

Drehgeber KDA867S
KDA-8-67-S

Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.

KI1267 Drehgeber Kabeldose
KI-12-67

Conector (hembra) KI-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA1267 Drehgeber Kabeldose
KIA-12-67

Conector (hembra) KIA-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD1267 Drehgeber Kabeldose
KD-12-67

Conector (hembra) KD-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Levógira o dextrógira.

 Fichero STEP

KDA1267 Drehgeber Kabeldose
KDA-12-67

Conector (hembra) KDA-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Levógira o dextrógira.
Inserto hembra montable libremente.

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

MW58B Drehgeber Montagewinkel
MW58B

Ensamblaje de ángulo MW58B

apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

 Brida cuadrada QF58B

apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.

Montagewinkel WDGQF58B04
WDGQF58B04

 Brida cuadrada WDGQF58B04

apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

 STEP-Download WK240610

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP-Datei DSK380606

DSK48 Kupplung Drehgeber
DSK48

Acoplamiento de cinta doble DSK48

para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK481012

WDGMA5005x

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

WDGMA5105x

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

WDGMA10000 Federarm Drehgeber
WDGMA10000

Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T

DH10000
WDGDH10000

Linear Nivelación Titular Encoder con encoder tipo 58B, 58D, 58K, 58N y 58T

para detección de longitud

 STEP download WDGDH10000.stp

MRA200KR Messrad Drehgeber
MRA200KR

Ruedas de medición MRA200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KR06 del orificio Ø 6 mm

MRA200KH Messrad Drehgeber
MRA200KH

Ruedas de medición MRA200KH

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KH10 del orificio Ø 10 mm

MRA200NG Messrad Drehgeber
MRA200NG

Ruedas de medición MRA200NG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Ruedas de medición MRA200KG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm

MRA500KR Messrad Drehgeber
MRA500KR

Ruedas de medición MRA500KR

Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 10 mm o Ø 12 mm.

MRA500KH Messrad Drehgeber
MRA500KH

Ruedas de medición MRA500KH

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 10 mm o Ø 12 mm.

MRA500KG Messrad Drehgeber
MRA500KG

Ruedas de medición MRA500KG

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje  Ø 10 mm o Ø 12 mm

MRA500NG Messrad Drehgeber
MRA500NG

Ruedas de medición MRA500NG

Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 10 mm o Ø 12 mm.

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
¿Quieres conseguir una oferta o desea una retirada. Solicitud
Contacto
