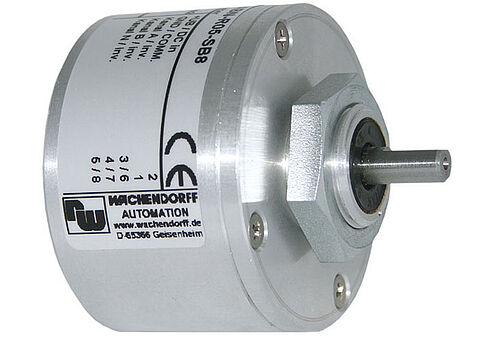

Encoder, incremental,
Número de impulsos: hasta 1500 ppr,
eje saliente, brida roscada: Ø 53 mm
(WDG 53V sustituye WDG 53S)
Eje: Ø 8 mm,
Clase de protección: IP68 todo alrededor
Forma de la señal: rectángulo,
Principio de funcionamiento: óptico.
- Encoder robusto y económico suave con dimensiones reducidas
- Sencillo montaje enroscando
- Clase de protección: IP68 por completo
- Opcional: -40 °C a +85 °C
Longitud del eje: L: 13 mm
Permitida carga de los eje, radial: 30 N
Permitida carga de los eje, axial: 45 N
Consumo propio de corriente: typ. 70 mA
Consumo propio de corriente: typ. 70 mA
Datos medioambientales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania

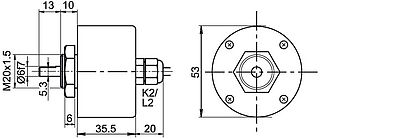

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K2 | axial, Malla abierta | ● |
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| K2, L2 | K2, L2 | |
| Circuito | H05, H24 | R05, R24 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK, (BU a ACA) |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB4 | axial, 4-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
hasta 2500 ppr
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.
Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.
Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
