Encoder, absoluto SSI WDGA 58E,
Eje hueco ciego;
Carcasa: Ø 58 mm
16/43-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12, 14 o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores;
Código binario o gray
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- Modelo compacto industrial robusto
- Interfaz: SSI (synchron-seriell Interface)
- Código: Binario o gray
- Permite la puesta a cero
- Puede cambiar la dirección de recuento
- LED para indicación del estado
- EMC: EN 61000-6-2, EN 61000-6-3
hasta 65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 43 bit.
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
| GND | WH |
| (+) Vcc | BN |
| SSI CLK+ | GN |
| SSI CLK- | YE |
| SSI DATA+ | GY |
| SSI DATA- | PK |
| PRESET | BU |
| DIR | RD |
| Malla | carcasa |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|

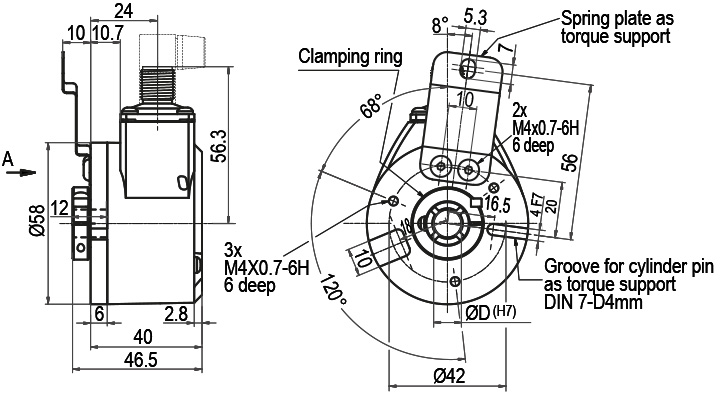

| CC8 | radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|

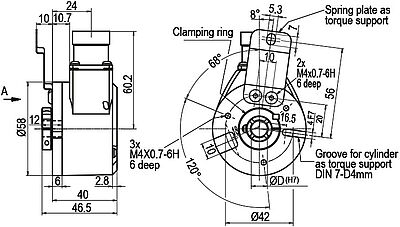

| C5 | radial, 12-polos, Malla conectada conductivamente con la carcasa del encoder |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
Conector (hembra) KI-8-67-SSI:
adaptada a los encoders absolutos WDGA SSI
con conectores CB8 y CC8, 8-polos, IP67
Cable confeccionado apantallado
con conector (hembra, recta), malla conectada.
Conector (hembra) KIA-8-67-SSI:
adaptada a los encoders absolutos WDGA SSI
con conectores CB8 y CC8, 8-polos, IP67
Cable confeccionado apantallado
con conector (hembra) ángulo recto, malla conectada.
Conector (hembra) KD-12-67-SSI:
adaptada a los encoders absolutos WDGA SSI
con conector C5, 12-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KDA-12-67-SSI:
adaptada a los encoders absolutos WDGA SSI
con conector C5, 12-polos, IP67
Conector (hembra) ángulo recto o
cable confeccionado con conector (hembra) ángulo recto.
Inserto hembra montable libremente.
Soporte del momento de giro WDGDS10001
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto 36E, 100G) se instaló en el número requerido.
Soporte del momento de giro WDGDS10004
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10007
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10008
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10009
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10012
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10020
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 40E, WDG 100G).
Arrastrador de plástico WDGDS10005
apto para encoders incrementales WDGI 58H, WDGI 58E
y encoders absolutos WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
STEP file:
WDGWA10M12.stp
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
STEP file: WDGWA10M16.stp
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E.
