WDGA 36E CAN SAE J1939

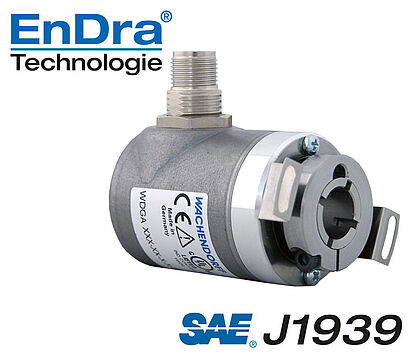

Encoder, absoluto, magnético, CAN SAE J1939 WDGA 36E,
Eje hueco ciego;
Carcasa: Ø 36 mm

16/32-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 8, 10, 12, 14, 15 mm

Ficha técnica
Drehgeber WDGA36ESAEJ1939-K15
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa
  • con el medio ambiente
  • Protocolo CAN SAE J1939
  • Tecnología innovadora con procesador de 32 bits
  • LED bicolor como indicador del estado operativo
Detalles del producto
Brida
Eje hueco ciego
Carcasa
Ø 36 mm
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución monovuelta

65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit

Eje
Ø 8 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 10 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 12 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 14 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 15 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
6000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable L1: IP40
Nota

Indicación del estado LED
 Demostración del indicador de estado LED


El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB5 axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Malla1
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L1 radial, Malla conectada conductivamente con la carcasa del encoder (IP40)
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L2 axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Adaptador de eje M6 WDGWA10M06

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adaptador de eje M8 WDGWA10M08

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adaptador de eje M10 WDGWA10M10

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adaptador de eje M12 WDGWA10M12

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adaptador de eje M14 WDGWA10M14

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adaptador de eje M16 WDGWA10M16

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adaptador de eje M20 WDGWA10M20

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.

El encoder WDGA 36E CAN SAE J1939 también está disponible con empotrada 120 ohm resistencia final.

Especificaciones generales encoders

Especificaciones encoders absolutos

Conexión eléctrica

Salida de cable
Salida de conector
Cubierta de conexión
