Encoder, absoluto PROFIBUS-DP WDGA 58E
Conexión: conector
Eje hueco ciego;
Carcasa: Ø 58 mm
14/39-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12 mm, 14 mm o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores;
Protocolo: PROFIBUS-DPV2;
Perfil del dispositivo: conmutable, clase 3, 4;
Line-Driver: conforme a RS485, separación galvánica
- Tecnología EnDra®: mantenimiento y es respestuosa
con el medio ambiente - PROFIBUS-DP, Monovuelta y Multivuelta
- Monovuelta / Multivuelta (máx. 14 bit/39 bit)
- Tecnología innovadora con procesador de 32 bits
- LED bicolor como indicador del estado operativo y del estado de bus
- Perfil del dispositivo: conmutable, clase 3, 4
hasta 16.384 pasos / 360° (14 bit)
Resolución multivueltahasta 39 bit
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 100 mA (24 Vcc)
Potencia absorbida: máx. 2,5 W
Software de configuración
Descarga de software
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

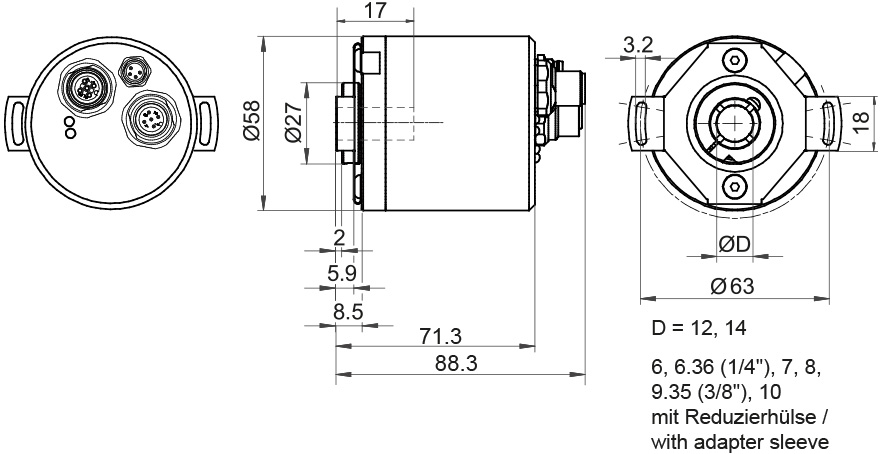

| Descripción | |
|---|---|
| DB4 | axial, 1x M8, 4-polos; 1x M12, 5-polos; 1x M12, 4-polos, |
- Compact design
- Very high shaft loading
- Can be connected flexibly
- Can be switched between class 3 and 4
Download (1.41 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
GSD file for Class4 encoder release V1.2 WDGA absolut with Profibus DP (up to DPV2).
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (4.79 KB)
Demo program (for S7 controllers) for Class4 encoder WDGA absolute with Profibus DP.
The demo program is just an example.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (740 KB)
Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFIBUS for Wachendorff Automation GmbH & Co. KG
Download (89 KB)
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
STEP file:
WDGWA10M12.stp
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
STEP file: WDGWA10M16.stp
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E, WDGP 58E.
