WDGAS 58B

Kit de montaje para ascensores regulados por frecuencia WDGAS58B
con encoder de eje macizo

Para montaje en encoders en un equipo de elevación regulado por frecuencia.

Ficha técnica
WDGAS58B
Puntos destacados
  • Kit completo como reequipamiento
  • Montaje rápido y seguro con ayuda de los accesorios
  • Solución económica para modernización
  • Salida TTL, HTL
  • Rosca: M8, M10, M12, M14, M16 y M20
Detalles del producto
Descripción

Todos los kits de montaje constan de:
1 x encoder, 1 x ensamblaje de ángulo, 1 x cable de conexión (15 m),
1 x acoplamiento de cinta doble , 1 x adaptador de eje

Veloc. máx. de rotación
8000 rpm
Nº de pulsos PPR / vuelta

1024, 2048, 4096

Canales de salida

H24: 3 canales, A, B e impulso cero N
R05: 6 canales, A, B e impulso cero N + señales invertidas

Ensamblaje de ángulo

Ensamblaje de ángulo
La ensamblaje de ángulo se emplea para la sujeción sencilla del transmisor en el equipo del elevador. Hay que prestar atención a que se cumpla el desplazamiento permitido del eje del acoplamiento.

Acoplamientos elásticos

Double loop coupling
The double loop coupling serves to compensate for any mis-alignment
between the drive and the encoder. The coupling has extremely high
compensation capabilities.

Adaptadores de ejes

Adaptadores de eje:
El adaptador de eje se puede atornillar en una rosca correspondiente de la maquinaria del ascensor.

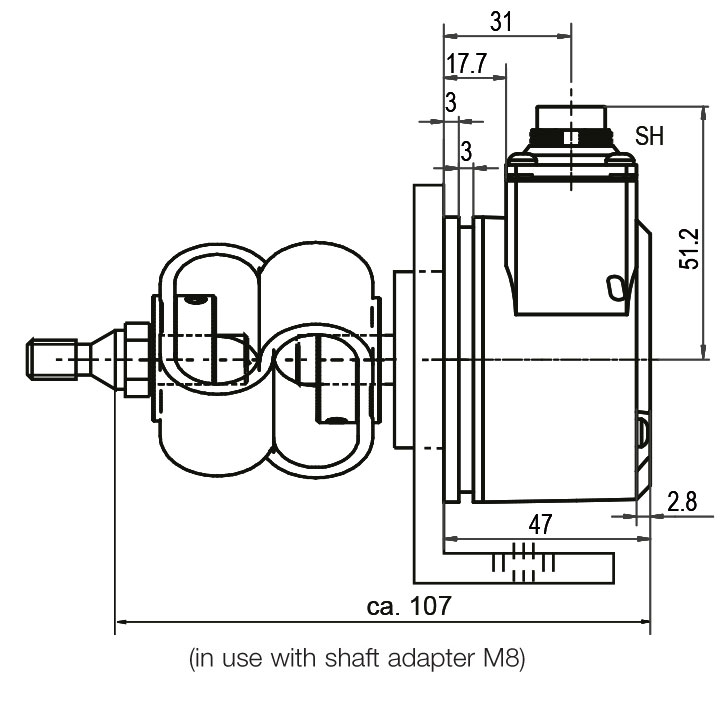

Todas las dimensiones en mm
Z WDGAS58B en

Instrucciones de montaje Kit de montaje WDGAS58B para encoder incremental WDGI 58B
Instrucciones de montaje Kit de montaje WDGAS58B para encoder incremental WDGI 58B

General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI
