Encoder, incremental,
Número de impulsos: 1024 ppr, 2500 ppr,
Eje hueco (pasante): Ø 145 mm
Eje: Ø 45, 48, 50, 55, 60, 65, 72 mm,
Clase de protección: IP54, opcional IP64
Forma de la señal: rectángulo,
Principio de funcionamiento: óptico.
- Encoder de eje hueco para montaje directo
en electromotores grandes - Alto grado de seguridad mecánica y eléctrica
- Muy alta seguridad contra interferencias si se usa
con convertidores de frecuencia - Alta clase de protección IP54, opcional IP64
- Protección de conexión completa en 10 Vcc hasta 30 Vcc
- Con Pre-alerta Salida
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 59 mm
Prof. mín. de penetración: 69 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Consumo propio de corriente: typ. 70 mA
Consumo propio de corriente: typ. 70 mA
Datos medioambientales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania

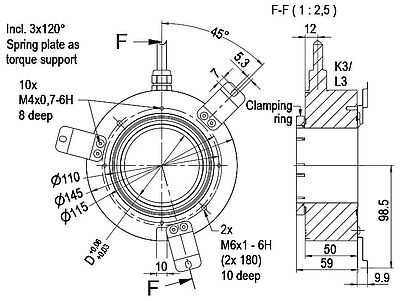

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K3 | radial, Malla abierta | ● |
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| K3, L3 | K3, L3 | |
| Circuito | H05, H24 | R05, R24 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK, (BU a ACA) |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SH5 | radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SH6 | radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SH8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SH12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |

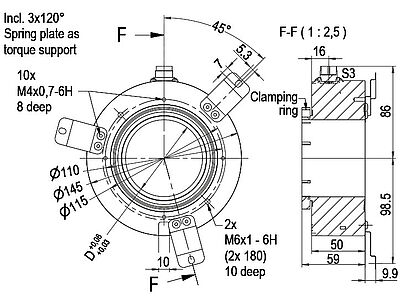

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S3 | radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder | - |

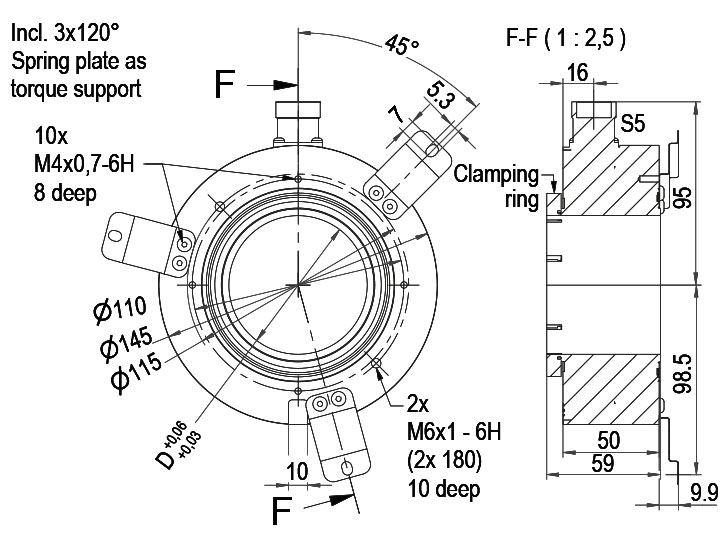

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S5 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S5R | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

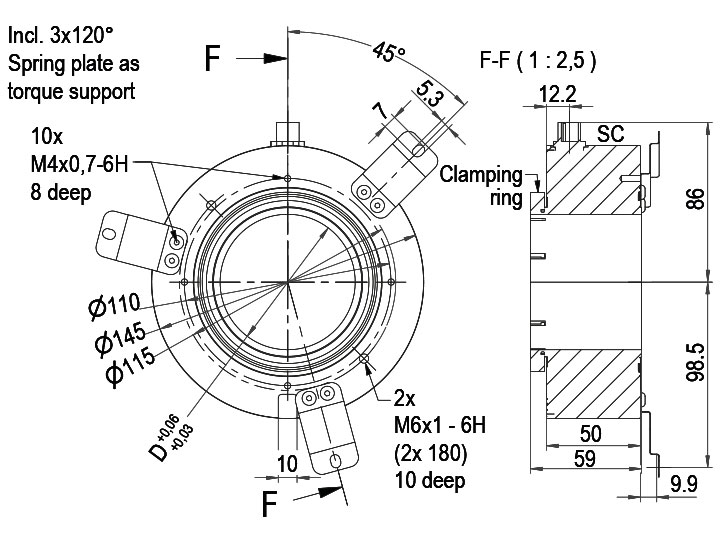

| Descripción | ABN compl. pos. | |
|---|---|---|
| SC4 | radial, 4-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SC5 | radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SC12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
1024, 2500 ppr
| N° máx. rev.: | 500 rpm |
| Momento de arranque: | aprox. 5 Ncm a temp. ambiente |
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.
Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.
Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .
Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40
Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67
Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.
Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.
Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.
Conector (hembra) KD-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Levógira o dextrógira.
Conector (hembra) KDA-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Levógira o dextrógira.
Inserto hembra montable libremente.
Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Soporte del momento de giro WDGDS10001
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto 36E, 100G) se instaló en el número requerido.
Soporte del momento de giro WDGDS10004
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10007
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10008
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10009
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10012
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10011
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10020
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 40E, WDG 100G).
Here you find a list of our distributors worldwide
up
Contacto
Solicitud
