WDGA 58V CAN SAE J1939

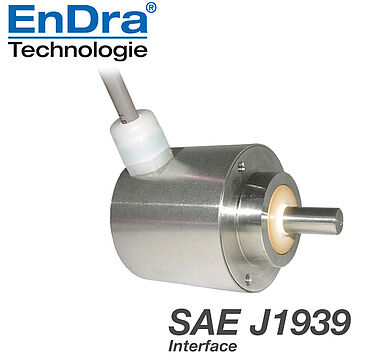

Encoder absoluto CAN SAE J1939 WDGA 58V,
Especial para la industria alimentaria
Resistente a ácidos y álcalis
Limpieza por alta presión / por chorro de vapor
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm
16/32-bit Mono-/Multivuelta;
Eje saliente: Ø 10 mm
Puntos destacados
- Test de niebla salina DIN EN 60068-2-11
- Clase de protección: IP67 + IP69K,
(limpieza por alta presión / por chorro de vapor) - EnDra®: Wartungsfrei und umweltschonend
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- Protocolo CAN SAE J1939
- Tecnología innovadora con procesador de 32 bits
Detalles del producto
Brida
Brida de sujeción
Carcasa
Ø 58 mm
Acero inoxidable V4A
Resolución
Resolución monovuelta
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit
Eje
Ø 10 mm
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 100 N
Permitida carga de los eje, axial: 100 N
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 100 N
Permitida carga de los eje, axial: 100 N
Veloc. máx. de rotación
3600 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Principio de funcionamiento
magnético
Temperatura de trabajo
-20 °C a +80 °C
Temperatura de almacenamiento
-20 °C a +80 °C
Clase de protección
IP67+IP69K todo alrededor
Visor STEP / Ficheros STEP:
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
Asignación de las conexiones
| (+) Vcc | BN |
| GND | OG |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
Handout Absolute encoders WDGA
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.34 MB)
Short-Catalogue Encoders and systems
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.24 MB)
ECOLAB - Certificate of the tested resistance of material
against the detergent and desinfectants P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 and P3-topax 91, as well as demineralised water as zero value.
Download (110 KB)
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
for Wachendorff Automation GmbH & Co. KG.
Download (611 KB)
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
for Wachendorff Automation GmbH & Co. KG.
Download (144 KB)
El encoder WDGA 58V CAN SAE J1939 también está disponible con empotrada 120 ohm resistencia final.
For further information please contact our local distributor.
