WDGA 36E CAN SAE J1939

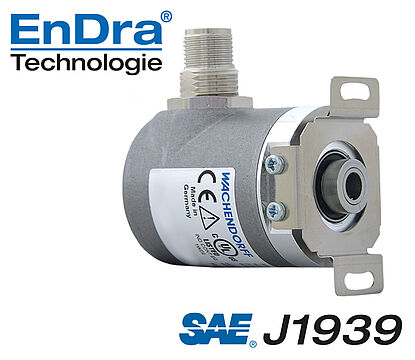

Encoder, absoluto, magnético, CAN SAE J1939 WDGA 36E,
Eje hueco ciego;
Carcasa: Ø 36 mm

16/32-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 6 mm, Ø 1/4"

Ficha técnica
Drehgeber WDGA36ESAEJ1939
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa
  • con el medio ambiente
  • Protocolo CAN SAE J1939
  • Tecnología innovadora con procesador de 32 bits
  • LED bicolor como indicador del estado operativo
Detalles del producto
Brida
Eje hueco ciego
Carcasa
Ø 36 mm
Acero inoxidable
Resolución
Resolución monovuelta

65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit

Eje
Ø 6 mm
Prof. mín. de penetración: 8 mm
Prof. máx. de penetración: 17 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 6,35 mm
Prof. mín. de penetración: 8 mm
Prof. máx. de penetración: 17 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
12000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable L1: IP40
Nota

Indicación del estado LED
 Demostración del indicador de estado LED

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

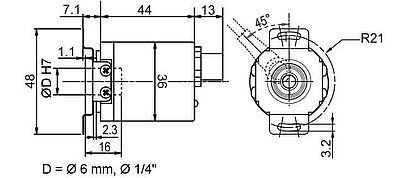

CB5axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Malla1
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC5radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Malla1
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

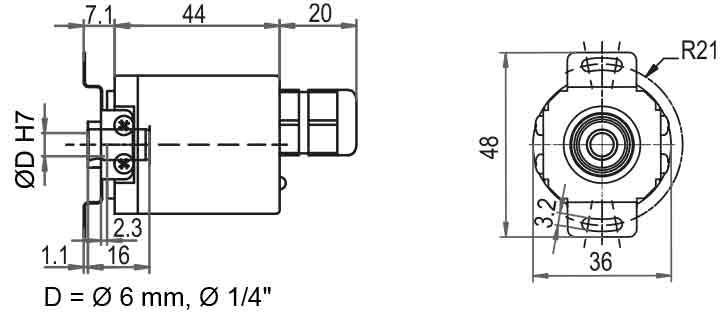

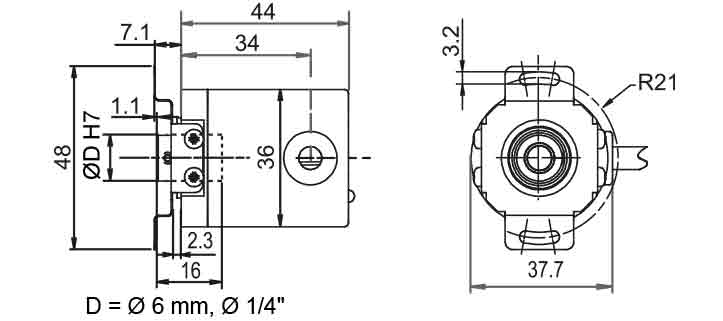

L1radial, Malla conectada conductivamente con la carcasa del encoder (IP40)
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

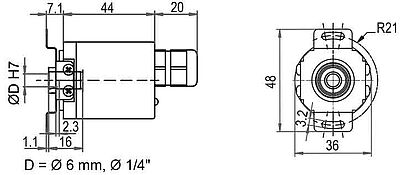

L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

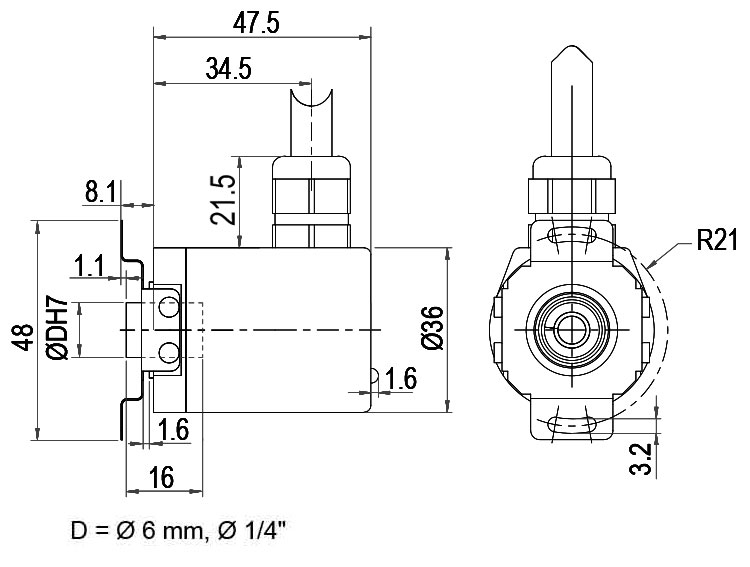

L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
