WDGA 36E CAN SAE J1939

Encoder, absoluto, magnético, CAN SAE J1939 WDGA 36E,
Eje hueco ciego;
Carcasa: Ø 36 mm

16/32-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 6 mm, Ø 1/4"

Ficha técnica

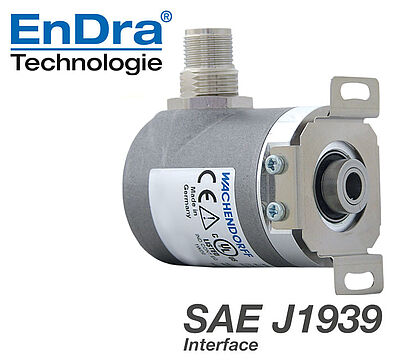

Drehgeber WDGA36ESAEJ1939
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa
  • con el medio ambiente
  • Protocolo CAN SAE J1939
  • Tecnología innovadora con procesador de 32 bits
  • LED bicolor como indicador del estado operativo
Detalles del producto
Brida
Eje hueco ciego
Carcasa
Ø 36 mm
Acero inoxidable
Resolución
Resolución monovuelta

65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit

Eje
Ø 6 mm
Prof. mín. de penetración: 8 mm
Prof. máx. de penetración: 17 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 6,35 mm
Prof. mín. de penetración: 8 mm
Prof. máx. de penetración: 17 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
12000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable L1: IP40
Nota

Indicación del estado LED
 Demostración del indicador de estado LED

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB5 axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Malla1
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC5 radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) Vcc2
GND3
CANHigh4
CANLow5
CANGND/Malla1
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L1 radial, Malla conectada conductivamente con la carcasa del encoder (IP40)
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L2 axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L3 radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
(+) VccBN
GNDWH
CANHighGN
CANLowYE
CANGND/MallaMalla
Motor feedback installation solutions
Motor feedback installation solutions with EnDra® Technology

...to be directly installed in motors.

Handout WDGA Encoder Drehgeber
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

HALT Test
The HALT-Test

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Instrucciones de montaje encoders absolutos WDGA SAE J1939
Instrucciones de montaje encoders absolutos WDGA SAE J1939

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

WDGDS10016
WDGDS10016

Soporte del momento de giro WDGDS10016

Para encoder eje hueco ciego 36E con diámetros de eje Ø 6 mm.

Drehmomentstütze Federblech WDGDS10021
WDGDS10021

Soporte del momento de giro WDGDS10021

Para encoder eje hueco ciego 36E con diámetros de eje Ø 8 mm, Ø 10 mm, Ø 12 mm, Ø 14 mm, Ø 15 mm.

El encoder WDGA 36E CAN SAE J1939 también está disponible con empotrada 120 ohm resistencia final.

Especificaciones generales encoders

Especificaciones encoders absolutos

Conexión eléctrica

Salida de cable
Salida de conector
Cubierta de conexión
###field_abs_ah_bestcode###

Su código de pedido configurada

EjeMonovueltaMultivueltaProtocoloSoftwareClave de pedidoTensión de operaciónSep. galv.ConexiónOpción
WDGA 36ECJAB00
