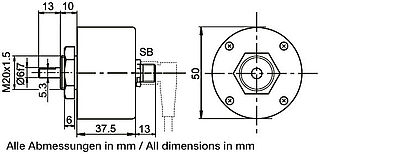

Encoder, absoluto IO-Link WDGA 50V,
eje saliente, brida roscada;
Carcasa: Ø 50 mm
16/43-bit Mono-/Multivuelta;
Eje saliente: Ø 6 mm;
Clase de protección: IP67 por completo;
Perfil del dispositivo Smart Sensor Profile (SSP)
Código binario
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- IO-Link, Monovuelta y Multivuelta
- Perfil del dispositivo Smart Sensor Profile (SSP)
- Monovuelta / Multivuelta (max. 16 bit / 43 bit)
- Tecnología innovadora con procesador de 32 bits
- Supervisión de la tensión de alimentación
- Interruptor de leva para posición y velocidad con histéresis
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit con high precision value hasta 43 bit.
Longitud del eje: L: 13 mm
Permitida carga de los eje, radial: 30 N
Permitida carga de los eje, axial: 45 N
Consumo propio de corriente: typ. 30 mA
Potencia absorbida: máx. 0,6 W
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| IB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
Get to know CANopen and test it in your plant.
Download (1.17 MB)
...to be directly installed in motors.
Download (1.39 MB)
- Absolute encoders with flange
Ø 36 mm / Ø 50 mm / Ø 58 mm - Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology:
High precision +/- 0.0878°
Download (1.34 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.28 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
An example of how to perform a firmware update for the WDGA-IO-Link encoder.
Download (2.19 MB)
IODD file for encoder absolute WDGA IO-Link
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Ramificación / conducto bus, M12 x 1,
adaptada a los encoders WDGA IO-Link con conectores IB5/IC5.
conector (macho, recto) - cable - conector (hembra, recta)
Acoplamiento de cinta doble DSKF29
con plástico conforme a la FDA y cubos fabricados en acero inoxidable V4A (1.4404)
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Ruedas de medición MR150GR06
Circunferencia: 150 mm,
Superficie: Junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, metal, cintas transportadoras, papel, textiles.
Para encoders con eje Ø 6 mm.
Ruedas de medición MRA200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KH
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KH
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200NG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KG
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
