WDGA 58S SSI

Encoder, absoluto, magnético, SSI, WDGA 58S,
Test de niebla salina DIN EN 60068-2-11
Limpieza por alta presión / por chorro de vapor

Resistente a ácidos y álcalis
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm

16/43-bit Mono-/Multivuelta;
Eje saliente: Ø 10 mm;
Código binario o gray

Ficha técnicaGeneral technical data absolute encoders SSI (PDF 281 kB)

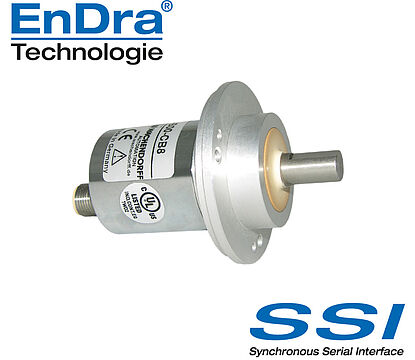

Drehgeber WDGA58SSSI
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa con el medio ambiente
  • Modelo compacto industrial robusto
  • Interfaz: SSI (synchron-seriell Interface)
  • Código: Binario o gray
  • Permite la puesta a cero
  • Puede cambiar la dirección de recuento
  • LED para indicación del estado
  • EMC: EN 61000-6-2, EN 61000-6-3
Detalles del producto
Brida
Brida de sujeción
Carcasa
Ø 58 mm
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 43 bit.

Eje
Ø 10 mm
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 100 N
Permitida carga de los eje, axial: 100 N
Veloc. máx. de rotación
3600 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
IP67+IP69K todo alrededor

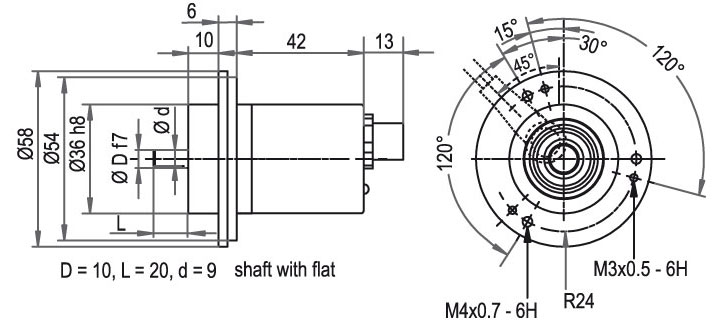

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB8axial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
MallaCarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC8radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
MallaCarcasa
