WDGA 36A SSI

Encoder, absoluto, magnético, SSI, WDGA 36A,
Eje saliente, servobrida;
Carcasa: Ø 36 mm

16/43-bit Mono-/Multivuelta;
Eje saliente: Ø 6 mm, 1/4", 8 mm
Código binario o gray

Ficha técnicaGeneral technical data absolute encoders SSI (PDF 281 kB)
Drehgeber WDGA36ASSI
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa con el medio ambiente
  • Modelo compacto industrial robusto
  • Interfaz: SSI (synchron-seriell Interface)
  • Código: Binario o gray
  • Permite la puesta a cero
  • Puede cambiar la dirección de recuento
  • LED para indicación del estado
  • EMC: EN 61000-6-2, EN 61000-6-3
Detalles del producto
Brida
Servobrida
Carcasa
Ø 36 mm
Acero inoxidable
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 43 bit.

Eje
Ø 6 mm
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 6,35 mm
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 8 mm
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 50 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
12000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40, K6: IP20
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

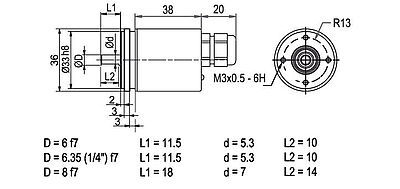

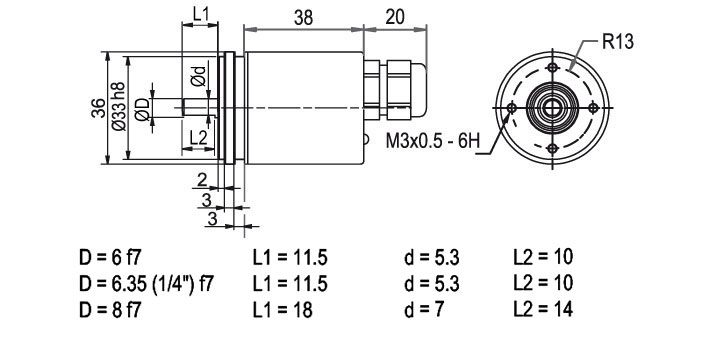

L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

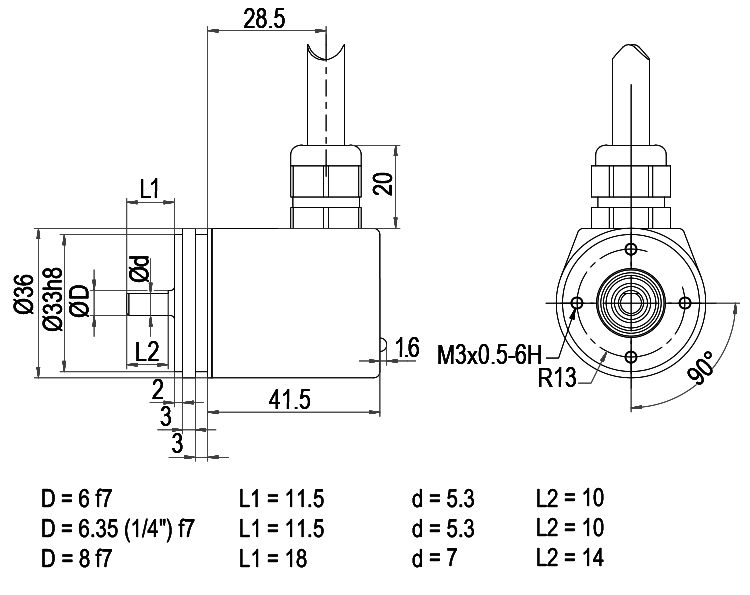

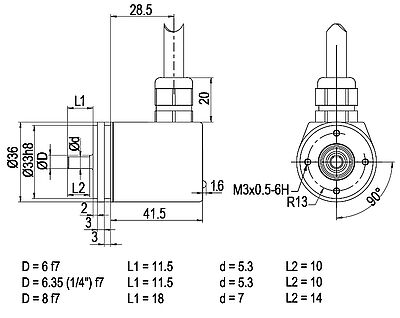

L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

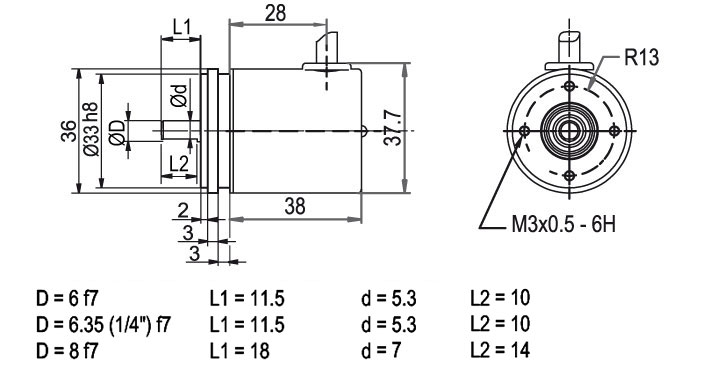

K1radial, Malla abierta
Asignación de las conexiones
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Mallacarcasa abierta
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
K6axial, Malla abierta
Asignación de las conexiones
GNDWH
(+) VccBN
SSI CLK+GN
SSI CLK-YE
SSI DATA+GY
SSI DATA-PK
PRESETBU
DIRRD
Mallacarcasa abierta
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

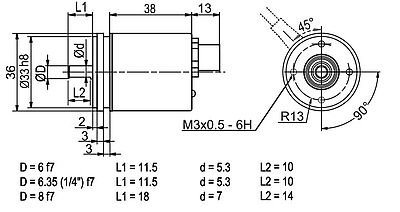

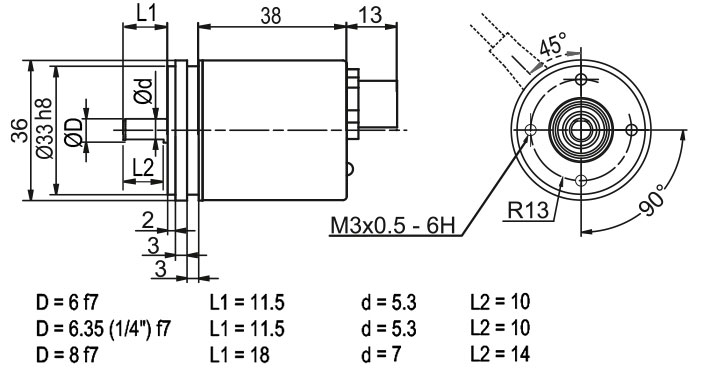

CB8axial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
MallaCarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción

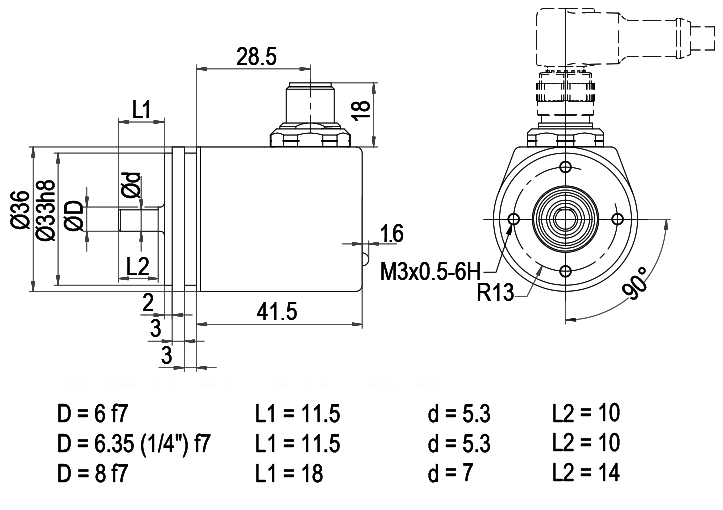

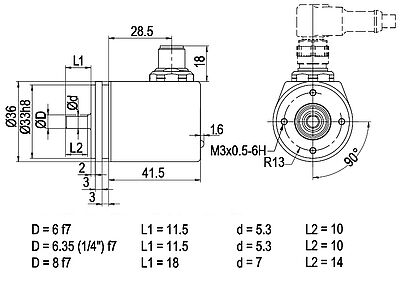

CC8radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
GND1
(+) Vcc2
SSI CLK+3
SSI CLK-4
SSI DATA+5
SSI DATA-6
PRESET7
DIR8
MallaCarcasa
