BK29

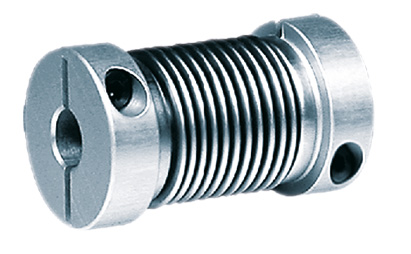

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

BK29 Kupplung Drehgeber
Velocidad máxima
10000 rpm
Momento de giro máx.
120 Ncm
Desplazamiento máx. radial del eje
±0,25 mm, ±0,30 mm*
Desplazamiento máx. axial del eje
±0,4 mm
Desplazamiento máx. angular del eje
±4°
Rigidez del resorte de torsión
150 Nm/rad
Rigidez del resorte radial
25 N/mm
Momento de inercia
9 / 15 gcm²*
Tornillos momento de giro máx.
100 Ncm
Peso
15 g / 17 g*
Material

Brida: Aluminio anodizado,
Fuelle: acero fino

Número(s) de pedido
BK290606
Acoplamiento de fuelle: Ø d1 = 6 mm, Ø d2 = 6 mm
BK290610
Acoplamiento de fuelle: Ø d1 = 6 mm, Ø d2 = 10 mm
BK290612
Acoplamiento de fuelle: Ø d1 = 6 mm, Ø d2 = 12 mm*
BK290808
Acoplamiento de fuelle: Ø d1 = 8 mm, Ø d2 = 8 mm
BK291010
Acoplamiento de fuelle: Ø d1 = 10 mm, Ø d2 = 10 mm
BK291012
Acoplamiento de fuelle: Ø d1 = 10 mm, Ø d2 = 12 mm*
BK291212
Acoplamiento de fuelle: Ø d1 = 12 mm, Ø d2 = 12 mm*
Customs information:
Customs tariff number:
90319000
Country of origin:
Germany
Todas las dimensiones en mm
