WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

 STEP-Download WK240610

WK24 Kupplung Drehgeber
Velocidad máxima
8000 rpm
Momento de giro máx.
100 Ncm
Desplazamiento máx. radial del eje
±0,3 mm
Desplazamiento máx. axial del eje
±0,5 mm
Desplazamiento máx. angular del eje
±4°
Rigidez del resorte de torsión
20 Nm/rad
Rigidez del resorte radial
60 N/mm
Momento de inercia
22,2 gcm²
Tornillos momento de giro máx.
120 Ncm
Peso
26 g
Material

Aluminio cromado

Número(s) de pedido
WK240606
Acoplamiento helicoidal: Ø d1 = 6 mm, Ø d2 = 6 mm
WK240608
Acoplamiento helicoidal: Ø d1 = 6 mm, Ø d2 = 8 mm
WK240610
Acoplamiento helicoidal: Ø d1 = 6 mm, Ø d2 = 10 mm
WK240808
Acoplamiento helicoidal: Ø d1 = 8 mm, Ø d2 = 8 mm
WK241010
Acoplamiento helicoidal: Ø d1 = 10 mm, Ø d2 = 10 mm
WK241212
Acoplamiento helicoidales: Ø d1 = 12 mm, Ø d2 = 12 mm
Customs information:
Customs tariff number:
90319000
Country of origin:
Germany

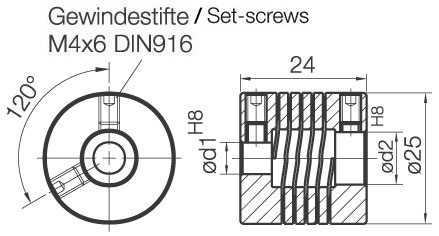

Todas las dimensiones en mm
Z WK24 coupling encoder
