Encoder, absoluto IO-Link WDGA 58E,
Eje hueco ciego; carcasa: Ø 58 mm
16/43-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12, 14 o 15 mm mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores;
Perfil del dispositivo Smart Sensor Profile (SSP);
Código binario
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- IO-Link, Monovuelta y Multivuelta
- Perfil del dispositivo Smart Sensor Profile (SSP)
- Monovuelta / Multivuelta (max. 16 bit / 43 bit)
- Tecnología innovadora con procesador de 32 bits
- Supervisión de la tensión de alimentación
- Interruptor de leva para posición y velocidad con histéresis
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit con high precision value hasta 43 bit.
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 30 mA
Potencia absorbida: máx. 0,6 W
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|

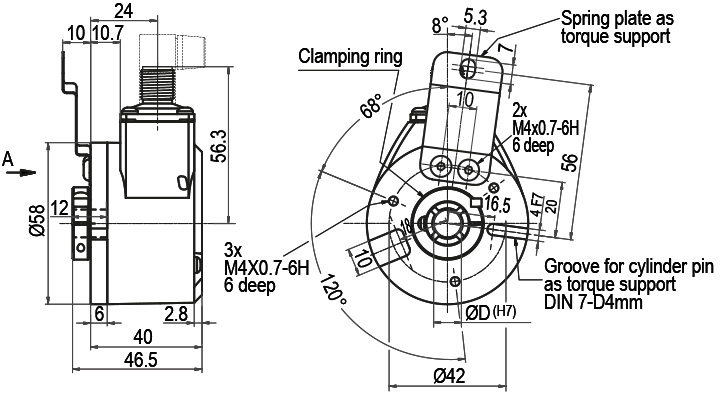

| IC5 | radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.30 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
IODD file for encoder absolute WDGA IO-Link
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Soporte del momento de giro WDGDS10001
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto 36E, 100G) se instaló en el número requerido.
Soporte del momento de giro WDGDS10004
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10007
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10008
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10009
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10012
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto 36E, 100G).
Soporte del momento de giro WDGDS10020
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto 36E, 40E, WDG 100G).
Arrastrador de plástico WDGDS10005
apto para encoders incrementales WDGI 58H, WDGI 58E
y encoders absolutos WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E, WDGP 58E.
