WDGA 58E PROFINET-IO (cov)

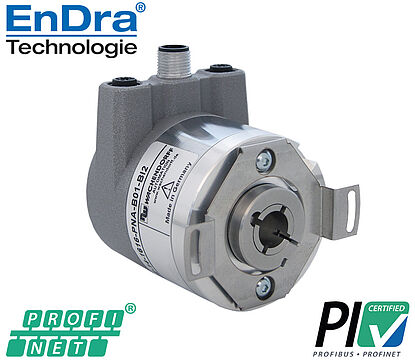

Encoder, absoluto, magnético, PPROFINET-IO WDGA 58E;
Cubierta de bus: Conexión mediante conectores 3x M12;
Eje hueco ciego;
Carcasa: Ø 58 mm

16/43-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12 mm, 14 mm o 15 mm;
Ø 6, 6.35 (1/4''), 7, 8, 9.525 (3/8''), 10 mm mediante casquillos reductores;
Protocolo: PROFINET-IO (CC-C);
Perfil del dispositivo: conmutable, clase 3, 4

Ficha técnicaGeneral technical Data and safety instructions absolute encoders WDGA Industrial Ethernet (PDF 290 kB)
Drehgeber WDGA58E PROFINET-Bushaube
Puntos destacados
  • Tecnología EnDra®: mantenimiento y es respestuosa
    con el medio ambiente
  • PROFINET-IO, Monovuelta y Multivuelta
  • Estructura compacta con cubierta de bus
  • Monovuelta / Multivuelta (máx. 16 bit/43 bit)
  • Tecnología innovadora
  • LED bicolor como indicador del estado operativo y del estado de bus et 2 LED´s L/A
  • Cargas máximas de rodamiento hasta 80 N radial, 50 N axial
  • Perfil del dispositivo: conmutable, clase 3, 4
  • IRT
Detalles del producto
Brida
Eje hueco ciego
Carcasa
Ø 58 mm
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

43 bit

Eje
Ø 6 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 6,35 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 7 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 8 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 9,525 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 10 mm
Nota: con casquillo reductor
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 12 mm
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 14 mm
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 15 mm
Longitud del eje: L: 17 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 19 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
6000 rpm
Tensión de operación
10 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 125 mA
Potencia absorbida: typ. 3 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
IP65 todo alrededor
Nota

Software de configuración
 Descarga de software

Licensing declaration
IP >= V1.00

 Licensing declaration

Manuales de instrucciones WDGA PROFINET
 Manuales de instrucciones WDGA PROFINET

Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
BI2Cubierta de bus con 3x M12x1
Asignación de las conexiones
Casquillo (Port1)M12x1, 4-polos, codificación D
Tx+1
Rx+2
Tx-3
Rx-4
Conector (Power)M12x1, 4-polos, codificación A
(+) Vcc1
n. c.2
GND3
n. c.4
Casquillo (Port2)M12x1, 4-polos, codificación D
Tx+1
Rx+2
Tx-3
Rx-4
KIE-4-67-RJ
KIE-4-67-RJ

Ready-made Industrial Ethernet connection cable KIE-4-67-RJ:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EtherCAT, universal IE)

Plug M12 - cable - plug RJ45

KIE467DC
KIE-4-67-DC

Ready-made Industrial Ethernet connection cable KIE-4-67-DC:
suitable for encoders WDGA with bus cover BI2 (PROFINET, EtherCAT, universal IE)

Plug M12 - cable - plug M12

KIZ467
KIZ-4-67-IE

Conector (hembra) KIZ-4-67:
Para tensión de operación, 4-polos

Cable confeccionado apantallado con conector (hembra) recta,
malla conectada, IP67+IP69K.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adaptador de eje M8 WDGWA10M08

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adaptador de eje M10 WDGWA10M10

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adaptador de eje M12 WDGWA10M12

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adaptador de eje M14 WDGWA10M14

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adaptador de eje M16 WDGWA10M16

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adaptador de eje M20 WDGWA10M20

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.

WDGHA12XX Reduzierhuelse Drehgeber
WDGHA12

Casquillos reductores para eje hueco Ø 12 mm

para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E.
