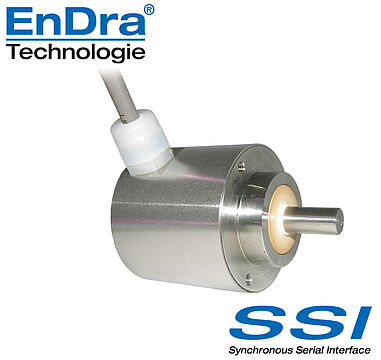

Encoder, absoluto SSI WDGA 58V,
Especial para la industria alimentaria
Resistente a ácidos y álcalis
Limpieza por alta presión / por chorro de vapor
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm
16/43-bit Mono-/Multivuelta;
Eje saliente: Ø 10 mm;
Código binario o gray
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- Modelo compacto industrial robusto
- Interfaz: SSI (synchron-seriell Interface)
- Código: Binario o gray
- Permite la puesta a cero
- Puede cambiar la dirección de recuento
- EMC: EN 61000-6-2, EN 61000-6-3
hasta 65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 43 bit.
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 100 N
Permitida carga de los eje, axial: 100 N
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
| GND | OG |
| (+) Vcc | BN |
| SSI CLK+ | GN |
| SSI CLK- | YE |
| SSI DATA+ | GY |
| SSI DATA- | PK |
| PRESET | BU |
| DIR | RD |
| Malla | carcasa |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.28 MB)
against the detergent and desinfectants P3-topactive DES, P3-topax 19, P3-topax 56, P3-topax 66 and P3-topax 91, as well as demineralised water as zero value.
Download (110 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (611 KB)
for Wachendorff Automation GmbH & Co. KG.
Download (144 KB)
Acoplamiento de cinta doble DSKF29
con plástico conforme a la FDA y cubos fabricados en acero inoxidable V4A (1.4404)
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSKF48
con plástico conforme a la FDA y cubos fabricados en acero inoxidable V4A (1.4404)
para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
