Wachendorff Automation Encoders : Kit de montaje para ascensores regulados por frecuencia WDGAK58B con encoder de eje macizo

WDGAK 58B

Kit de montaje para ascensores regulados por frecuencia WDGAS58B
con encoder de eje macizo

Para montaje en encoders en un equipo de elevación regulado por frecuencia.

Ficha técnica

Datos del producto

Puntos destacados

Kit completo como reequipamiento
Montaje rápido y seguro con ayuda de los accesorios
Solución económica para modernización
Salida TTL, HTL, 1 Vpp Sin/Cos
Rosca: M8, M10, M12, M16 y M20

Detalles del producto

Descripción

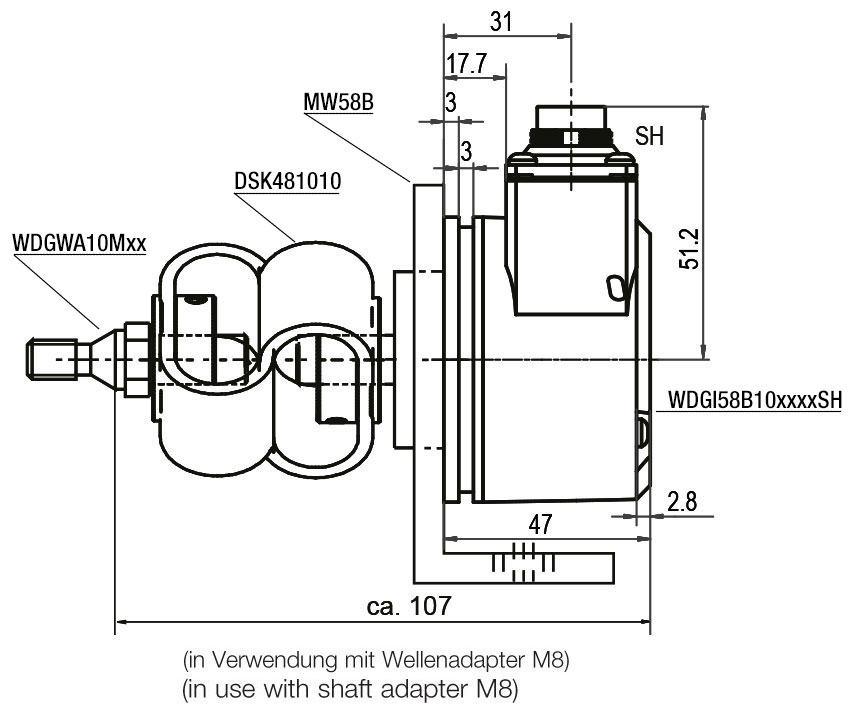

Todos los kits de montaje constan de:
1 x encoder, 1 x ensamblaje de ángulo, 1 x cable de conexión (15 m),
1 x acoplamiento de cinta doble , 1 x adaptador de eje

Tipo de encoder

Encoder de eje macizo WDGI 58B

Veloc. máx. de rotación

8000 rpm

Nº de pulsos PPR / vuelta

1024, 2048, 4096 (TTL/HTL)
1024, 2048 (sin/cos)

Canales de salida

H24: 3 canales, A, B e impulso cero N
R05: 6 canales, A, B e impulso cero N + señales invertidas
SIN: 4 canales, A, B (sin/cos)

Ensamblaje de ángulo

Ensamblaje de ángulo
La ensamblaje de ángulo se emplea para la sujeción sencilla del transmisor en el equipo del elevador. Hay que prestar atención a que se cumpla el desplazamiento permitido del eje del acoplamiento.

Acoplamientos elásticos

Double loop coupling
The double loop coupling serves to compensate for any mis-alignment
between the drive and the encoder. The coupling has extremely high
compensation capabilities.

Adaptadores de ejes

Adaptadores de eje:
El adaptador de eje se puede atornillar en una rosca correspondiente de la maquinaria del ascensor.
