WDGAS 58E

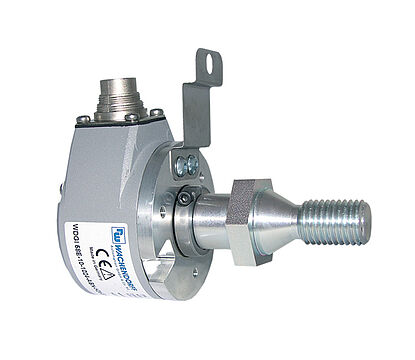

Kit de montaje para ascensores regulados por frecuencia WDGAS58E con encoder de eje hueco ciego

Para montaje en encoders en un equipo de elevación regulado por frecuencia.

Ficha técnica
WDGAS58E
Puntos destacados
  • Montaje fácil en todos los ejes de motor
  • Sujeción flexible
  • Ahorra espacio
  • Salida TTL, HTL
  • Rosca: M8, M10, M12, M16 und M20
Detalles del producto
Descripción

Todos los kits de montaje constan de:
1 x encoder, 1 x cable de conexión (15 m), 1 x adaptador de eje

Tipo de encoder

Encoder de eje hueco ciego WDGI 58E
incl. soporte del momento de giro

Veloc. máx. de rotación
6000 rpm
Nº de pulsos PPR / vuelta

1024, 2048, 4096

Canales de salida

H24: 3 Kanäle, A, B e impulso cero N
R05: 6 canales, A, B e impulso cero N + señales invertidas

Adaptadores de ejes

Adaptadores de eje:

El adaptador de eje se puede atornillar en una rosca correspondiente de la maquinaria del ascensor.

Todas las dimensiones en mm
Z WDGAS58E en

Instrucciones de montaje Kit de montaje WDGAS58E para encoder incremental WDGI 58E
Instrucciones de montaje Kit de montaje WDGAS58E para encoder incremental WDGI 58E

General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI
