Encoder, incremental,
Número de impulsos: hasta 1024 ppr,
eje saliente, servobrida: Ø 40 mm
Eje: Ø 6 mm,
Clase de protección: hasta IP67 todo alrededor
Forma de la señal: rectángulo,
Principio de funcionamiento: magnético.
- Encoder robusto y económico con dimensiones reducidas
- Clase de protección IP67, en la entrada del eje IP65
- Opcional:
clase de protección IP67 todo alrededor,
-40 °C a +80 °C
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 40 mA
Datos medioambientales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|

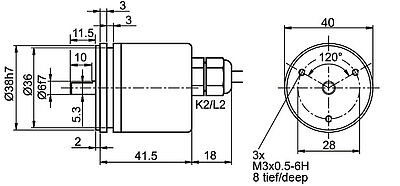

| K2 | axial, Malla abierta | ● |
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| K2, L2 | K2, L2 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|

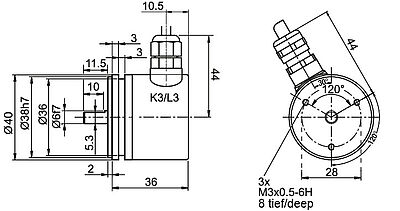

| K3 | radial, Malla abierta | ● |
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| K3, L3 | K3, L3 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | K1 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SI5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI6 | axial, 6-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SI12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S2 | axial, 7-polos, Conector conectado conductivamente con la carcasa del encoder | - |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB4 | axial, 4-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SB12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
hasta 1024 ppr
| N° máx. rev.: | 3500 rpm |
| Carga permitida sobre el eje, axial: | 30 N |
| Carga permitida sobre el eje, radial: | 45 N |
| N° máx. de impulsos: | 1024 ppr |
| Momento de arranque: | aprox. 1,2 Ncm a temp. ambiente |
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
