LMSMA32

Sistema robusto de medición de longitud LMSMA32
para recorrido o velocidad.

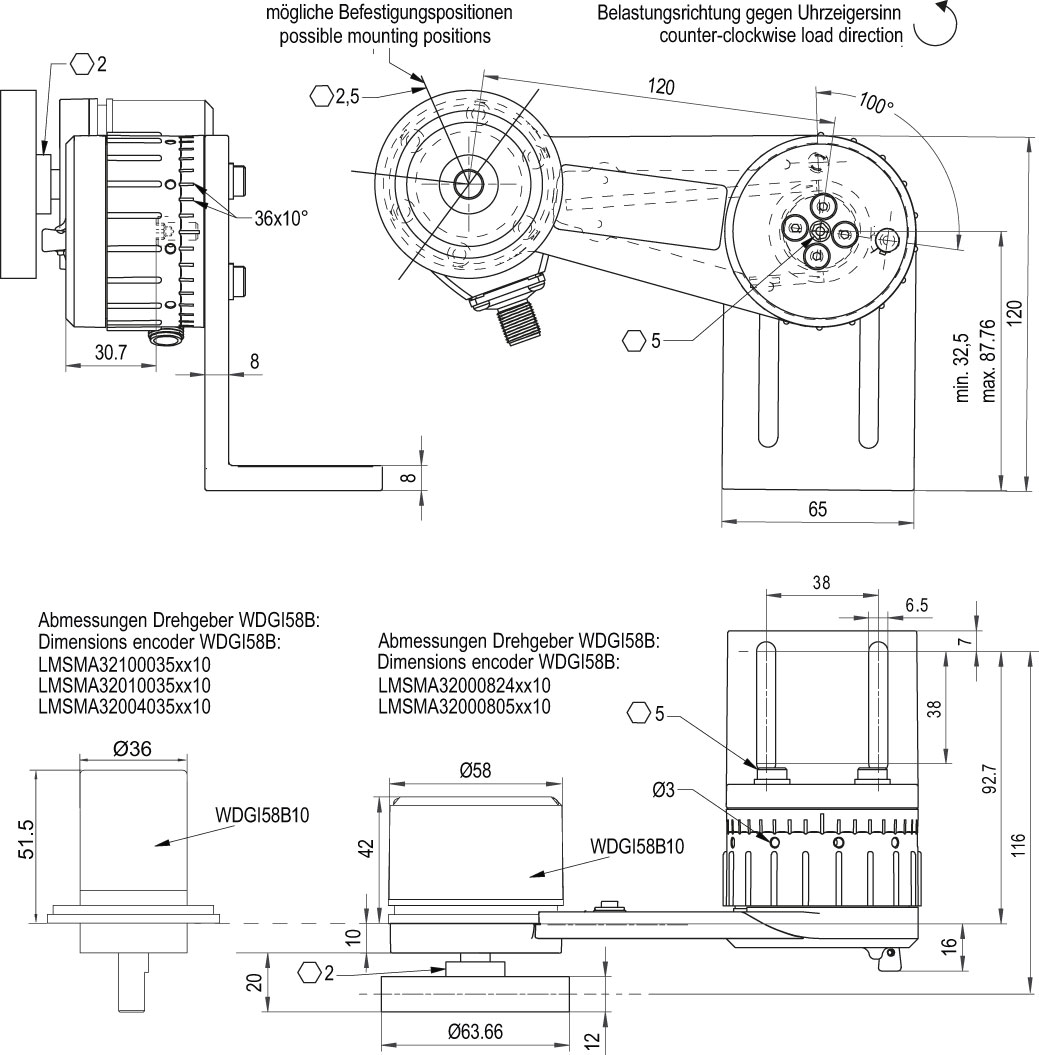

Sistema compacto con brazo de muelle nuevo, incl. encoder WDGI 58B, rueda de medición de 200 mm y ensamblaje de ángulo.

Ficha técnica
LMSMA32
Puntos destacados
  • Hasta 0,008 mm/impulso para resultados de medición excepcionales
  • Adecuado para muchas superficies
  • Rodamiento absorbente
  • Presión de apriete- de fácil adaptación gracias al ajuste central inteligente
  • Fácilmente montable gracias al ángulo premontado
    Detalles del producto
    Descripción

    Con el sistema de medición LMSMA32 le ofrecemos un sistema integral premontado.

    Encoder

    Resolución WDGI 58B10 con:
    200 PPR: 1 imp/mm = 1.0 mm/imp
    2000 PPR: 10 imp/mm = 0.1 mm/imp
    5000 PPR: 25 imp/mm = 0.04 mm/imp
    25000 PPR: 125 imp/mm = 0.008 mm/imp

    Tensión de operación / consumo propio de corriente:
    4,75 VDC a 5,5 VDC: máx. 100 mA
    10 VDC a 30 VDC: máx. 100 mA

    Conmutación de salida:
    TTL, HTL

    Canales:
    ABN y señales invertidas

    Accesorios:
    Adaptada a los encoders con conectores del sensor SC8, 8-polos, IP67
    Cable confeccionado apantallado con conector, malla conectada.
     (hembra, recta) KI867
     (hembra, ángulo recto) KIA867


    Brazo de resorte

    Precarga: 0 N hasta 30 N en pasos de 5 N

    Longitud del eje: 120 mm

    Bloqueo: Brazo de muelle a 100 ° en estado inicial (muelle no cargado)

    Presión de apriete: Ajustable, pasos de 10 ° (equivalente 5 N)

    Material: Aluminio fundido a presión

    Ruedas de medición

    Ruedas de medición  U = 200 mm

    LMSMA32-xxxx-yy-KH con rueda de medición MR200KH:
    Revestimiento: Material sintético (Hytrel, liso)
    Campos de aplicación: Plástico, superficies pintadas, papel, cartón, madera, metal, textiles.

    LMSMA32-xxxx-yy-KG con rueda de medición MR200KG:
    Revestimiento: Material sintético (Hytrel, estriado)
    Campos de aplicación: Plástico, superficies pintadas, papel, cartón, madera, metal, textiles.

    LMSMA32-xxxx-yy-NG con rueda de medición MR200NG:
    Revestimiento: Material sintético (Goma antideslizante)
    Campos de aplicación: Textiles.
