Wachendorff Automation Encoders : Eje hueco pasante; encoder, incremental, óptico: Ø 100 mm; WDG 100H

WDG 100H

Encoder, incremental, óptico,
Número de impulsos: hasta 20480 ppr,
Eje hueco (pasante): Ø 100 mm

Eje: Ø 25, 1" (25.4), 28, 30, 32, 36, 38, 40, 42, 45 mm,
Clase de protección: hasta IP55 todo alrededor,
Forma de las señales: Rectángulo o seno/coseno.

Ficha técnica General technical data incremental encoders (PDF 838 kB)

Datos del producto

Puntos destacados

Encoder de eje hueco robusto y extremadamente plano
para ser integrado en motores de alta potencia
Eje hueco pasante con orificio máx. de 45 mm
Protección de conexión completa en 10 Vcc hasta 30 Vcc
Sencillo montaje
Alta clase de protección IP54
Número de impulsos: hasta 20480 ppr
Opcional: -40 °C a +80 °C,
clase de protección IP55 todo alrededor

Detalles del producto

Brida

Eje hueco (passante)

Pulso por revolución PPR

a 20480 PPR

Carcasa

Ø 100 mm

Aluminio, con recubrimiento

Eje

Ø 25 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 25,4 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 28 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 30 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 32 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 36 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 38 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 40 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 42 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Ø 45 mm
Longitud del eje: L: 42 mm
Prof. mín. de penetración: 52 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N

Veloc. máx. de rotación

3500 rpm

Circuito de salida

TTL

TTL, RS422 compatible, complementaria

HTL

HTL, complementaria

1 Vpp Sin/Cos

Frecuencia de salida

TTL hasta 5000 ppr, máx. 200 kHz

HTL hasta 5000 ppr, máx. 200 kHz

TTL más que 1200 ppr, máx. 2 MHz

HTL más que 1200 ppr, máx. 600 kHz

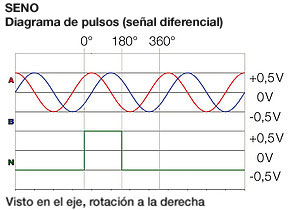

1 Vpp Sin/Cos, máx. 100 kHz

Tensión de operación

4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 100 mA

5 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA

10 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 100 mA

Datos medioambientales

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibración:
(DIN EN 60068-2-6)

50 m/s² (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s² (6 ms)

Design:

according DIN VDE 0160

Información arancelaria aduanera

Número de arancel aduanero:

90318020

País de origen:

Alemania

Temperatura de trabajo

-20 °C a +80 °C
1 Vpp Sin/Cos: -10 °C a +70 °C

Clase de protección

IP54

Conexión de cable K3, L3 con 2 m de cable

Visor STEP / Ficheros STEP:

WDG100H25xxxxL3K3.stp

WDG100H1ZxxxxL3K3.stp

WDG100H28xxxxL3K3.stp

WDG100H30xxxxL3K3.stp

WDG100H32xxxxL3K3.stp

WDG100H36xxxxL3K3.stp

WDG100H38xxxxL3K3.stp

WDG100H40xxxxL3K3.stp

WDG100H42xxxxL3K3.stp

WDG100H45xxxxL3K3.stp

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
K3	radial, Malla abierta	●
L3	radial, Malla conectada conductivamente con la carcasa del encoder	●

Asignación de las conexiones

	K3, L3	K3, L3	L3	L3
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN	SIF
GND	WH	WH	WH	WH
(+) Vcc	BN	BN	BN	BN
A	GN	GN	GN	GN
B	YE	YE	GY	GY
N	GY	GY	BK	BK
Pre-alerta Salida	-	-	-	RD
A complem.	-	RD	YE	YE
B complem.	-	BK, (BU a ACA)	PK	PK
N complem.	-	VT	VT	VT
Malla	cordón	cordón	cordón	cordón

Conector (M16x0,75) SH, 5-, 6-, 8-, 12-polos

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
SH5	radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder	-
SH6	radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder	-
SH8	radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder	●
SH12	radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder	●

Asignación de las conexiones

	SH5	SH6	SH8	SH8	SH8	SH12	SH12	SH12
	5-polos	6-polos	8-polos	8-polos	8-polos	12-polos	12-polos	12-polos
Diagrama de conectores
Circuito	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	P05, R05, P24, R24, 245, 645, R30	F05, H05, F24, H24, H30	SIN
GND	1	6	1	1	1	K, L	K, L	K, L
(+) Vcc	2	1	2	2	2	M, B	M, B	M, B
A	3	2	3	3	3	E	E	E
B	4	4	4	4	4	H	H	H
N	5	3	5	5	5	C	C	C
Pre-alerta Salida	-	-	-	-	-	-	-	-
A complem.	-	-	-	6	6	F	-	F
B complem.	-	-	-	7	7	A	-	A
N complem.	-	-	-	8	8	D	-	D
n. c.	-	5	6, 7, 8	-	-	G, J	A, D, F, G, J	G, J
Malla	-	-	-	-	-	-	-	-

Conector (M16x0,75) S3, 7-polos

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
S3	radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder	-

Asignación de las conexiones

	S3
	7-polos
Diagrama de conectores
Circuito	F05, H05, F24, H24, H30
GND	1
(+) Vcc	2
A	3
B	4
N	5
Pre-alerta Salida	-
A complem.	-
B complem.	-
N complem.	-
n. c.	6, 7
Malla	-

Conector (M23) S5, 12-polos

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
S5	radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder	●

Asignación de las conexiones

	S5	S5	S5	S5
	12-polos	12-polos	12-polos	12-polos
Diagrama de conectores
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN	SIF
GND	10	10	10	10
(+) Vcc	12	12	12	12
A	5	5	5	5
B	8	8	8	8
N	3	3	3	3
Pre-alerta Salida	-	-	-	7
A complem.	-	6	6	6
B complem.	-	1	1	1
N complem.	-	4	4	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 7, 9, 11	2, 9, 11
Malla	-	-	-	-

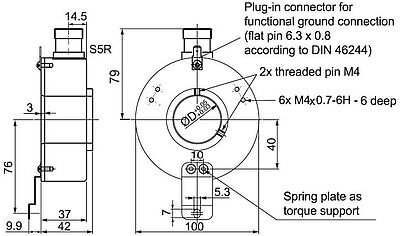

Conector (M23) S5R, 12-polos (dextrógiro)

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
S5R	radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder	●

Asignación de las conexiones

	S5R	S5R	S5R	S5R
	12-polos	12-polos	12-polos	12-polos
Diagrama de conectores
Circuito	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30	SIN	SIF
GND	10	10	10	10
(+) Vcc	12	12	12	12
A	5	5	5	5
B	8	8	8	8
N	3	3	3	3
Pre-alerta Salida	-	-	-	7
A complem.	-	6	6	6
B complem.	-	1	1	1
N complem.	-	4	4	4
n. c.	1, 2, 4, 6, 7, 9, 11	2, 7, 9, 11	2, 7, 9, 11	2, 9, 11
Malla	-	-	-	-

Conector del sensor (M12x1) SC, 4-, 5-, 8-, 12-polos

Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción		ABN compl. pos.
SC4	radial, 4-polos, Conector conectado conductivamente con la carcasa del encoder	-
SC5	radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder	-
SC8	radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder	●
SC12	radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder	●

Asignación de las conexiones

	SC4	SC5	SC8	SC8	SC8	SC12	SC12
	4-polos	5-polos	8-polos	8-polos	8-polos	12-polos	12-polos
Diagrama de conectores
Circuito	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	F05, H05, F24, H24, H30	P05, R05, P24, R24, R30, 245, 645	SIN	F05, H05, F24, H24, H30	P05, R05, P24, R24, 245, 645, R30
GND	3	3	1	1	1	3	3
(+) Vcc	1	1	2	2	2	1	1
A	2	4	3	3	3	4	4
B	4	2	4	4	5	6	6
N	-	5	5	5	7	8	8
Pre-alerta Salida	-	-	-	-	-	-	-
A complem.	-	-	-	6	4	-	9
B complem.	-	-	-	7	6	-	7
N complem.	-	-	-	8	8	-	10
n. c.	-	-	6, 7, 8	-	-	2, 5, 7, 9, 10, 11, 12	2, 5, 11, 12
Malla	-	-	-	-	-	-	-

hasta 2500 ppr

H30: 5 - 30 Vcc, HTL (TTL a 5 Vcc), Sin Pre-alerta Salida

Tensión de operació

5 - 30 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL (TTL a 5 Vcc)

Canales

AB, ABN

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 10 % Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

sólo protección inversión polaridad

Pre-alerta Salida

R30: 5 - 30 Vcc, HTL, complementaria (TTL/RS422 comp. a 5 Vcc), Sin Pre-alerta Salida

Tensión de operació

5 - 30 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL, complementaria (TTL/RS422 comp. a 5 Vcc)

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 10 % Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

sólo protección inversión polaridad

Pre-alerta Salida

hasta 5000 ppr

H05: 4,75 - 5,5 Vcc, TTL, Sin Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL

Canales

AB, ABN

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 0,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

Pre-alerta Salida

R05: 4,75 - 5,5 Vcc, TTL, RS422 compatible, complementaria, Sin Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL, RS422 compatible, complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 0,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

Pre-alerta Salida

H24: 10 - 30 Vcc, HTL, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL

Canales

AB, ABN

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 2,5 Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

sí

Pre-alerta Salida

R24: 10 - 30 Vcc, HTL complementaria, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 2,5 Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

sí

Pre-alerta Salida

245: 10 - 30 Vcc, TTL, RS422 compatible, complementaria, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 70 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL, RS422 compatible, complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 1,2 Vcc

Frecuencia de salida

máx. 200 kHz

Protección de conexión

sólo protección inversión polaridad

Pre-alerta Salida

8192 hasta 20480 ppr

F05: 4,75 - 5,5 Vcc, TTL, Sin Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 100 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL

Canales

AB, ABN

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 0,5 Vcc

Frecuencia de salida

máx. 2 MHz

Protección de conexión

Pre-alerta Salida

P05: 4,75 - 5,5 Vcc, TTL, RS422 compatible, complementaria, Sin Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 100 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL, RS422 compatible, complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 0,5 Vcc

Frecuencia de salida

máx. 2 MHz

Protección de conexión

Pre-alerta Salida

F24: 10 - 30 Vcc, HTL, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 100 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL

Canales

ABN

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 2,5 Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 600 kHz

Protección de conexión

sí

Pre-alerta Salida

P24: 10 - 30 Vcc, HTL complementaria, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 100 mA

Forma de la señal

rectángulo

Conmutación de salida

HTL complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > (+)Vcc - 2,5 Vcc

Nivel L<

L < 2,5 Vcc

Frecuencia de salida

máx. 600 kHz

Protección de conexión

sí

Pre-alerta Salida

645: 10 - 30 Vcc, TTL, RS422 compatible, complementaria, Sin Pre-alerta Salida

Tensión de operació

10 - 30 Vcc

Corriente de operación

typ. 100 mA

Forma de la señal

rectángulo

Conmutación de salida

TTL, RS422 compatible, complementaria

Canales

AB, ABN, y señales complementarias

Salida

Push-Pull

Carga

máx. 40 mA / canal

Nivel mA

a 20 mA

Nivel H>

H > 2,5 Vcc

Nivel L<

L < 1,2 Vcc

Frecuencia de salida

máx. 2 MHz

Protección de conexión

sólo protección inversión polaridad

Pre-alerta Salida

1024, 2048 ppr

SIF: 4,75 - 5,5 Vcc, 1 Vpp Sin/Cos, Con Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 100 mA sin carga

Forma de la señal

sinusoidales

Conmutación de salida

1 Vpp Sin/Cos

Canales

ABN

Salida

Seno, Coseno, N

Carga

con 1 Vpp sin/cos: mín. 120 ohmios

Nivel diferencial

Nivel diferencial 1 Vpp +/- 25 %

Frecuencia de salida

máx. 100 kHz

Protección de conexión

Longitud máx. de cable

máx. 150 m con <260 pF/m

Pre-alerta Salida

sí

SIN: 4,75 - 5,5 Vcc, 1 Vpp Sin/Cos, Sin Pre-alerta Salida

Tensión de operació

4,75 - 5,5 Vcc

Corriente de operación

typ. 100 mA sin carga

Forma de la señal

sinusoidales

Conmutación de salida

1 Vpp Sin/Cos

Canales

ABN

Salida

Seno, Coseno, N

Carga

con 1 Vpp sin/cos: mín. 120 ohmios

Nivel diferencial

Nivel diferencial 1 Vpp +/- 25 %

Frecuencia de salida

máx. 100 kHz

Protección de conexión

Longitud máx. de cable

máx. 150 m con <260 pF/m

Pre-alerta Salida

El encoder WDG 100H con la conmutación de salida F24, H24, P24, R24, F05, H05, P05, R05, 245, 645 también está disponible con el rango de temperatura ampliado -40 °C hasta +80 °C (medido en la brida).

ACP: IP55 todo alrededor (no en 1 Vpp sin/cos)

El encoder WDG 100H también está disponible con la clase de protección alta IP55 en todas partes.

N° máx. rev.:	1500 rpm
Carga permitida sobre el eje, axial:	100 N
Carga permitida sobre el eje, radial:	120 N
N° máx. de impulsos:	20480 ppr
Momento de arranque:	aprox. 5 Ncm a temp. ambiente

XXX = decímetros: Longitud de cable

El encoder WDG 100H también está disponible con cable de más de 2 m de longitud. La longitud máx. del cable depende de la tensión de operación y de la frecuencia; véase 'Datos técnicos generales'
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050

Descargas

Especificaciones técnicas generales

General technical Data and safety instructions incremental encoders WDG/WDGI

Download (838 KB)

Información (Flyer / Handouts)

Handout WDG 100H Hollow shaft encoder for precise measurement on power motors

Robust and extremly flat
Simply assembly
High protection level up to IP55
Up to 20,480 PPR

Download (413 KB)

Solutions for lifts

Digital shaft copying
Installation kits
Encoders
Made in Germany

Download (1.73 MB)

Short-Catalogue Encoders and systems

Incremental and absolute encoders
Digital shaft copying
Made in Germany
Motorfeedback
Position Measurement Systems

Download (3.78 MB)

Delivery times and service

Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Download (542 KB)

Instrucciones de montaje

Instrucciones de montaje des encoders incrementales de eje hueco WDG/WDGI

Download (1.90 MB)

Whitepaper

Comparison of optical and magnetic incremental encoders

Download (2.02 MB)

Certificados y reglamentos

EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (595 KB)

UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

Download (146 KB)

UL Certificates

for Wachendorff Automation products.

Download (556 KB)

REACH- and RoHS regulation of the EU

Información

Download (128 KB)

ISO Certificado DIN EN 9001:2015

Download (405 KB)

Accesorios

Para encoders incremental conectores (hembra) / Cables con conector (hembra)

KI-4-67

Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.

Detalles

KIA-4-67

Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.

Detalles

KI-5-67

Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

Detalles

KIA-5-67

Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .

Detalles

KD-5-40

Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

Detalles

KD-5-67

Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

Detalles

KDA-6-67

Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.

Detalles

KD-7-40

Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

Detalles

KDA-7-40

Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.

Detalles

KD-7-67

Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

Detalles

KDA-7-67

Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

Detalles

KI-8-67

Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

Detalles

KIA-8-67

Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

Detalles

KD-8-40

Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Detalles

KD-8-67

Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Detalles

KDA-8-67

Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

Detalles

KDA-8-67-S

Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.

Detalles

KD-12-67

Conector (hembra) KD-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Levógira o dextrógira.

Fichero STEP

Detalles

KDA-12-67

Conector (hembra) KDA-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Levógira o dextrógira.
Inserto hembra montable libremente.

Detalles

KD-SH12-67

Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Detalles

KD-8-40-15-S-DIZ

Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.

Detalles

KD-8-40-15-S-RST

Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

Detalles

KD-8-40-15-S-SDR

Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

Detalles

KD-8-40-15-S-CTF

Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

Detalles

KD-8-40-15-S-KEB

Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB

Detalles

KD-8-40-15-S-LOH

Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L

Detalles

KD-8-40-15-S-LIF

Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

Detalles

KD-8-40-15-S-ZIL

Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

Detalles

Soportes del momento de giro

WDGDS10001

Soporte del momento de giro WDGDS10001

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto WDGA 36E) se instaló en el número requerido.

Detalles
