WDGA 36E RS485

Encoder, absoluto, magnético, RS485, WDGA 36E,
Eje hueco ciego;
Carcasa: Ø 36 mm

16/32-bit Mono-/Multivuelta;
Eje hueco ciego: Ø 12 mm, 14 mm o 15 mm;
Ø 8 mm, 10 mm mediante casquillos reductores;
CRC Checksum

Ficha técnicaGeneral technical data absolute encoders RS485 (PDF 294 kB)

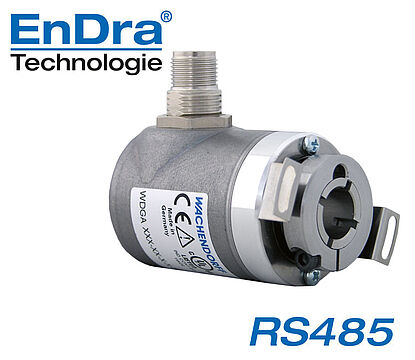

Drehgeber WDGA36ERS485-K15
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa con el medio ambiente
  • Modelo compacto industrial robusto
  • Interfaz: RS485
  • Permite la puesta a cero
  • Puede cambiar la dirección de recuento
  • LED para indicación del estado
  • EMC: EN 61000-6-2, EN 61000-6-3
Detalles del producto

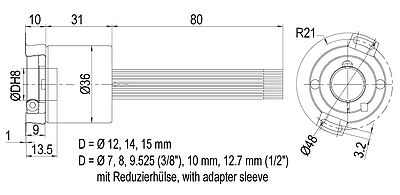

Brida
Eje hueco ciego
Carcasa
Ø 36 mm
Acero inoxidable
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit.

Eje
Ø 8 mm
Nota: con casquillo reductor
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 10 mm
Nota: con casquillo reductor
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 12 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 14 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 15 mm
Prof. mín. de penetración: 10 mm
Prof. máx. de penetración: 14,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
6000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
K1radial, Malla abierta
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa abierta
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB8axial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC8radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
