DSK48

Acoplamiento de cinta doble DSK48

para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK481012

DSK48 Kupplung Drehgeber
Velocidad máxima
3000 rpm
Momento de giro máx.
200 Ncm
Desplazamiento máx. radial del eje
±3,0 mm
Desplazamiento máx. axial del eje
±4,0 mm
Desplazamiento máx. angular del eje
±12°
Rigidez del resorte de torsión
28 Nm/rad
Rigidez del resorte radial
7 N/mm
Momento de inercia
106 gcm²
Tornillos momento de giro máx.
100 Ncm
Peso
85 g
Material

Brida: Acero galvanizado
Elemento de unión: Poliuretano

Temperatura de trabajo
-30 °C a +80 °C
Número(s) de pedido
DSK481010
Acoplamiento de cinta doble: Ø d1 = 10 mm, Ø d2 = 10 mm
DSK481012
Acoplamiento de cinta doble: Ø d1 = 10 mm, Ø d2 = 12 mm
DSK481212
Acoplamiento de cinta doble: Ø d1 = 12 mm, Ø d2 = 12 mm
DSK481414
Acoplamiento de cinta doble: Ø d1 = 14 mm, Ø d2 = 14 mm
Customs information:
Customs tariff number:
90319000
Country of origin:
Germany

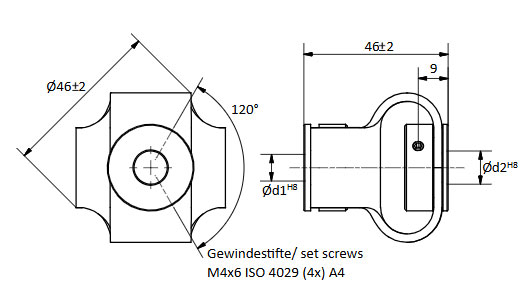

Todas las dimensiones en mm
