WDG 80H

Encoder, incremental, óptico,
Número de impulsos: hasta 3840 ppr,
Eje hueco (pasante): Ø 80 mm

Eje: Ø 10, 12, 14, 15, 16, 18, 20, 27 mm, H8,
Clase de protección: IP65,
Forma de las señales: Rectángulo o seno/coseno.

Ficha técnicaGeneral technical data incremental encoders (PDF 551 kB)
Drehgeber WDG80H
Puntos destacados
  • Encoder robusto y económico
  • Alta clase de protección IP65
  • Eje hueco pasante 10 mm a 27 mm
  • Protección de conexión completa en 10 Vcc hasta 30 Vcc
  • Con Pre-alerta Salida
  • Sencillo montaje
  • Opcional: -40 °C a +80 °C
Detalles del producto
Brida
Eje hueco (passante)
Pulso por revolución PPR
a 3840 PPR
Carcasa
Ø 80 mm
Aluminio, con recubrimiento
Eje
Ø 10 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 12 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 14 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 15 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 16 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 18 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 20 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 25 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Ø 27 mm
Longitud del eje: L: 46 mm
Prof. mín. de penetración: 14 mm
Permitida carga de los eje, radial: 200 N
Permitida carga de los eje, axial: 100 N
Veloc. máx. de rotación
3500 rpm
Circuito de salida
TTL
TTL, RS422 compatible, complementaria
HTL
HTL, complementaria
1 Vpp Sin/Cos
Frecuencia de salida
TTL hasta 3840 ppr, máx. 200 kHz
HTL hasta 3840 ppr, máx. 200 kHz
1 Vpp Sin/Cos, máx. 100 kHz
Tensión de operación
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 100 mA
5 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA
10 Vcc hasta 30 Vcc
Consumo propio de corriente: typ. 70 mA

Datos medioambientales

ESD (DIN EN 61000-4-2):

8 kV

Burst (DIN EN 61000-4-4):

2 kV

includes EMC:

DIN EN 61000-6-2
DIN EN 61000-6-3

Vibración:
(DIN EN 60068-2-6)

50 m/s2 (10 Hz - 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Design:

according DIN VDE 0160

Información arancelaria aduanera

Número de arancel aduanero:

90318020

País de origen:

Alemania

Temperatura de trabajo
-20 °C a +80 °C
1 Vpp Sin/Cos: -10 °C a +70 °C
Clase de protección
IP65 todo alrededor
DescripciónABN compl. pos.

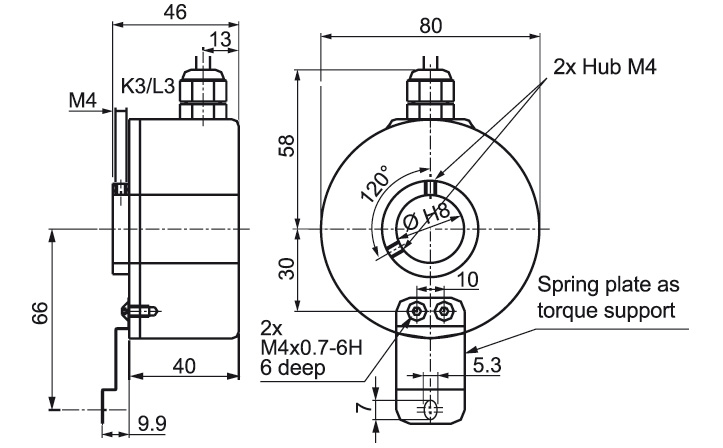

K3radial, Malla abierta
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 K3, L3K3, L3K3, L3K3, L3L3L3
CircuitoG05, G24H05, H24, H30I05, I24, 524R05, R24, 245, R30SINSIF
GNDWHWHWHWHWHWH
(+) VccBNBNBNBNBNBN
AGNGNGNGNGNGN
BYEYEYEYEGYGY
NGYGYGYGYBKBK
Pre-alerta SalidaPK-PK--RD
A complem.--RDRDYEYE
B complem.--BK, (BU a ACA)BK, (BU a ACA)PKPK
N complem.--VTVTVTVT
Mallacordóncordóncordóncordóncordóncordón
DescripciónABN compl. pos.

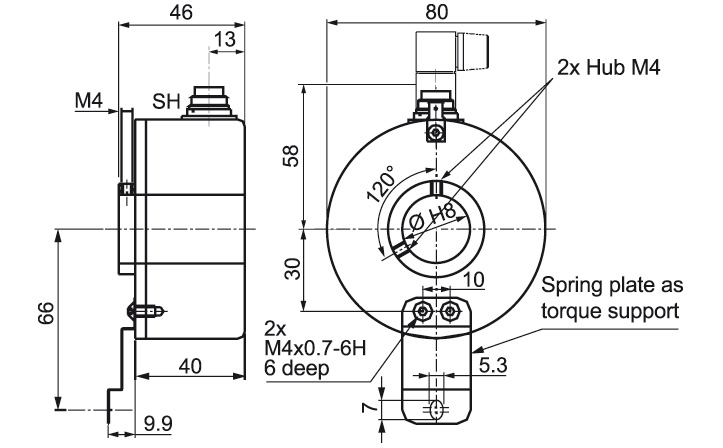

SH5radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SH6radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder-
SH8radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SH12radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SH5SH6SH6SH8SH8SH8SH12SH12SH12SH12
 5-polos6-polos6-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoH05, H24, H30G05, G24H05, H24, H30H05, H24, H30R05, R24, R30, 245SING05, G24H05, H24, H30R05, R24, 245, R30SIN
GND166111K, LK, LK, LK, L
(+) Vcc211222M, BM, BM, BM, B
A322333EEEE
B444444HHHH
N533555CCCC
Pre-alerta Salida-5----G---
A complem.----66--FF
B complem.----77--AA
N complem.----88--DD
n. c.--56, 7, 8--A, D, F, JA, D, F, G, JG, JG, J
Malla----------
DescripciónABN compl. pos.
S3radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder-
Asignación de las conexiones
S3S3
 7-polos7-polos
Diagrama de conectores
CircuitoG05, G24H05, H24, H30
GND11
(+) Vcc22
A33
B44
N55
Pre-alerta Salida6-
A complem.--
B complem.--
N complem.--
n. c.76, 7
Malla--
DescripciónABN compl. pos.
S5radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5S5S5S5S5S5
 12-polos12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24H05, H24, H30I05, I24, 524R05, R24, 245, R30SINSIF
GND101010101010
(+) Vcc121212121212
A555555
B888888
N333333
Pre-alerta Salida11-11--7
A complem.--6666
B complem.--1111
N complem.--4444
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 7, 9, 112, 9, 11
Malla------
DescripciónABN compl. pos.
S5Rradial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
S5RS5RS5RS5RS5RS5R
 12-polos12-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoG05, G24H05, H24, H30I05, I24, 524R05, R24, 245, R30SINSIF
GND101010101010
(+) Vcc121212121212
A555555
B888888
N333333
Pre-alerta Salida11-11--7
A complem.--6666
B complem.--1111
N complem.--4444
n. c.1, 2, 4, 6, 7, 91, 2, 4, 6, 7, 9, 112, 7, 92, 7, 9, 112, 7, 9, 112, 9, 11
Malla------
DescripciónABN compl. pos.
SC4radial, 4-polos, Conector conectado conductivamente con la carcasa del encoder-
SC5radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder-
SC8radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
SC12radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SC4SC5SC8SC8SC8SC12SC12SC12SC12
 4-polos5-polos8-polos8-polos8-polos12-polos12-polos12-polos12-polos
Diagrama de conectores
CircuitoH05, H24, H30H05, H24, H30H05, H24, H30R05, R24, R30, 245SING05, G24I05, I24, 524H05, H24, H30R05, R24, 245, R30
GND331113333
(+) Vcc112221111
A243334444
B424456666
N-55578888
Pre-alerta Salida-----55--
A complem.---64-9-9
B complem.---76-7-7
N complem.---88-10-10
n. c.--6, 7, 8--2, 7, 9, 10, 11, 122, 11, 122, 5, 7, 9, 10, 11, 122, 5, 11, 12
Malla---------
hasta 2500 ppr
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL (TTL a 5 Vcc)
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
Tensión de operació
5 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL, complementaria (TTL/RS422 comp. a 5 Vcc)
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 10 % Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
hasta 3840 ppr
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL
Canales
ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 0,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL
Canales
AB, ABN
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
HTL complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > (+)Vcc - 2,5 Vcc
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
Pre-alerta Salida
no
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 1,2 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
Tensión de operació
10 - 30 Vcc
Corriente de operación
typ. 70 mA
Forma de la señal
rectángulo
Conmutación de salida
TTL, RS422 compatible, complementaria
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
H > 2,5 Vcc
Nivel L<
L < 1,2 Vcc
Frecuencia de salida
máx. 200 kHz
Protección de conexión
sólo protección inversión polaridad
Pre-alerta Salida
no
1024 ppr
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 100 mA sin carga
Forma de la señal
sinusoidales
Conmutación de salida
1 Vpp Sin/Cos
Canales
ABN
Salida
Seno, Coseno, N
Carga
con 1 Vpp sin/cos: mín. 120 ohmios
Nivel diferencial
Nivel diferencial 1 Vpp +/- 25 %
Frecuencia de salida
máx. 100 kHz
Protección de conexión
no
Longitud máx. de cable
máx. 150 m con <260 pF/m
Pre-alerta Salida
Tensión de operació
4,75 - 5,5 Vcc
Corriente de operación
typ. 100 mA sin carga
Forma de la señal
sinusoidales
Conmutación de salida
1 Vpp Sin/Cos
Canales
ABN
Salida
Seno, Coseno, N
Carga
con 1 Vpp sin/cos: mín. 120 ohmios
Nivel diferencial
Nivel diferencial 1 Vpp +/- 25 %
Frecuencia de salida
máx. 100 kHz
Protección de conexión
no
Longitud máx. de cable
máx. 150 m con <260 pF/m
Pre-alerta Salida
no
El encoder WDG 80H con la conmutación de salida G24, I24, G05, I05 también está disponible con el rango de temperatura ampliado -40 °C hasta +80 °C (medido en la brida).
El encoder WDG 80H también está disponible con cable de más de 2 m de longitud. La longitud máx. del cable depende de la tensión de operación y de la frecuencia; véase 'Datos técnicos generales'
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
General technical Data and safety instructions incremental encoders
General technical Data and safety instructions incremental encoders WDG/WDGI

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Instrucciones de montaje des encoders incrementales de eje hueco
Instrucciones de montaje des encoders incrementales de eje hueco WDG/WDGI

Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

CE Konformitätserklärungen WDG / WDGI
EC declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UKCA-Declaration of conformity WDG/WDGI
UKCA declaration of conformity incremental encoder WDG / WDGI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

KI467 Drehgeber Kabeldose
KI-4-67

Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.

KIA467 Drehgeber Kabeldose
KIA-4-67

Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67

Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.

KI567 Drehgeber Kabeldose
KI-5-67

Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA567 Drehgeber Kabeldose
KIA-5-67

Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.

Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .

KD540 Drehgeber Kabeldose
KD-5-40

Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KD567 Kabeldose Drehgeber
KD-5-67

Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67

Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA667 Drehgeber Kabeldose
KDA-6-67

Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.

KD740 Drehgeber Kabeldose
KD-7-40

Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA740 Drehgeber Kabeldose
KDA-7-40

Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.

KD767 Drehgeber Kabeldose
KD-7-67

Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.

KDA767 Drehgeber Kabeldose
KDA-7-67

Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

KI867 Drehgeber Kabeldose
KI-8-67

Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA867 Drehgeber Kabeldose
KIA-8-67

Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KD840 Drehgeber Kabeldose
KD-8-40

Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD867 Drehgeber Kabeldose
KD-8-67

Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

Drehgeber KDA867
KDA-8-67

Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.

Drehgeber KDA867S
KDA-8-67-S

Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67

Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.

KD1267 Drehgeber Kabeldose
KD-12-67

Conector (hembra) KD-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Levógira o dextrógira.

 Fichero STEP

KDA1267 Drehgeber Kabeldose
KDA-12-67

Conector (hembra) KDA-12-67:
Adaptada a los encoders con conectores S4/S5, S4R/S5R, 12-polos, IP67

Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Levógira o dextrógira.
Inserto hembra montable libremente.

KDSH1267 Drehgeber Kabeldose
KD-SH12-67

Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KD84015S DIZ Drehgeber Kabeldose
KD-8-40-15-S-DIZ

Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.

KD84015S RST Drehgeber Kabeldose
KD-8-40-15-S-RST

Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S SDR Drehgeber Kabeldose
KD-8-40-15-S-SDR

Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S CTF Drehgeber Kabeldose
KD-8-40-15-S-CTF

Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S KEB Drehgeber Kabeldose
KD-8-40-15-S-KEB

Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LOH Drehgeber Kabeldose
KD-8-40-15-S-LOH

Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S LIF Drehgeber Kabeldose
KD-8-40-15-S-LIF

Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

KD84015S ZIL Drehgeber Kabeldose
KD-8-40-15-S-ZIL

Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg

Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.

WDGDS10001
WDGDS10001

Soporte del momento de giro WDGDS10001

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto WDGA 36E) se instaló en el número requerido.

WDGDS10004
WDGDS10004

Soporte del momento de giro WDGDS10004

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto WDGA 36E).

WDGDS10007
WDGDS10007

Soporte del momento de giro WDGDS10007

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).

WDGDS10008
WDGDS10008

Soporte del momento de giro WDGDS10008

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).

WDGDS10009
WDGDS10009

Soporte del momento de giro WDGDS10009

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).

WDGDS10012
WDGDS10012

Soporte del momento de giro WDGDS10012

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).

WDGDS10011
WDGDS10011

Soporte del momento de giro WDGDS10011

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).

Drehmomentstütze WDGDS10020 Torque support
WDGDS10020

Soporte del momento de giro WDGDS10020

Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto WDGA 36E, WDG 40E, WDG 100G).

WDGWA10M06 Drehgeber encoder Wellenadapter shaft adapter
WDGWA10M06

Adaptador de eje M6 WDGWA10M06

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.

WDGWA10M08 Drehgeber Wellenadapter
WDGWA10M08

Adaptador de eje M8 WDGWA10M08

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.

WDGWA10M10 Drehgeber Wellenadapter
WDGWA10M10

Adaptador de eje M10 WDGWA10M10

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.

WDGWA10M12 Drehgeber Wellenadapter
WDGWA10M12

Adaptador de eje M12 WDGWA10M12

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.

STEP file: WDGWA10M12.stp

WDGWA10M14 Drehgeber Wellenadapter
WDGWA10M14

Adaptador de eje M14 WDGWA10M14

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.

WDGWA10M16 Drehgeber Wellenadapter
WDGWA10M16

Adaptador de eje M16 WDGWA10M16

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16

STEP file: WDGWA10M16.stp

WDGWA10M20 Drehgeber Wellenadapter
WDGWA10M20

Adaptador de eje M20 WDGWA10M20

para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
¿Quieres conseguir una oferta o desea una retirada. Solicitud
Contacto
