Encoder, incremental, magnético,
Número de impulsos: hasta 16384 ppr,

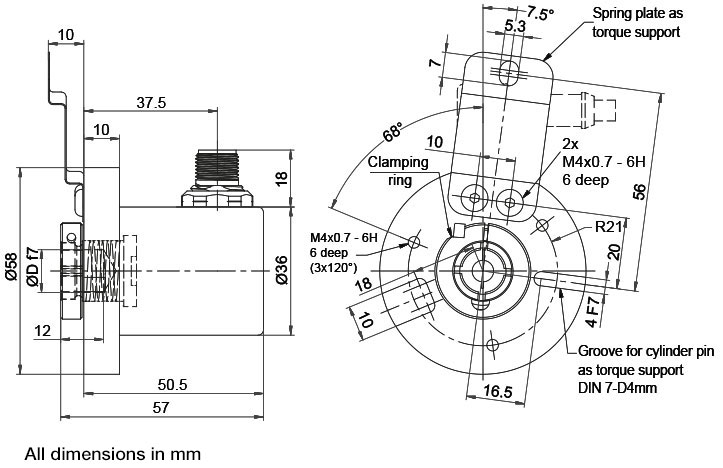

Eje hueco ciego; carcasa: Ø 58 mm
Eje hueco ciego: Ø 12, 14 o 15 mm;
Ø 6, 8, 10 mm mediante casquillos reductores;
Forma de la señal: rectángulo.
- Gracias a la electrónica de alta calidad, cualquier número de impulsos hasta 16384
- Clase de protección IP67, en la entrada del eje IP65
- Alta frecuencia de salida hasta 1 MHz
- Protección contra polaridad inversa y protección contra cortocircuitos a 4,75 VDC hasta 32 VDC
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Nota: con casquillo reductor
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Longitud del eje: L: 12 mm
Prof. mín. de penetración: 11 mm
Prof. máx. de penetración: 15 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 80 mA
Fijar el impulso cero:
Aplicar: SET = (+) Vcc durante 2 s
Desactivado: SET = GND
Données environnementales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | L3 | L3 | L3 | |
| Circuito | M11, M12 | M13, M14 | N11, N12 | N13, N14 |
| GND | WH | WH | WH | WH |
| (+) Vcc | BN | BN | BN | BN |
| A | GN | GN | GN | GN |
| B | YE | YE | YE | YE |
| N | GY | GY | GY | GY |
| SET | - | PK | - | PK |
| A complem. | RD | RD | - | - |
| B complem. | BK | BK | - | - |
| N complem. | VT | VT | - | - |
| Malla | cordón | cordón | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC5 | radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SC12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
1-16384 ppr
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Conector (hembra) KI-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Soporte del momento de giro WDGDS10001
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
Por defecto, todos los encoders de eje hueco pasante y encoders de eje hueco ciego (Excepto WDGA 36E) se instaló en el número requerido.
Soporte del momento de giro WDGDS10004
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto WDGA 36E).
Soporte del momento de giro WDGDS10007
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).
Soporte del momento de giro WDGDS10008
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).
Soporte del momento de giro WDGDS10009
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).
Soporte del momento de giro WDGDS10012
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego
(Excepto WDGA 36E).
Soporte del momento de giro WDGDS10019
Para encoders de ejes huecos pasante WDGI 58H y encoders de eje hueco ciego WDGI 58E y WDGA 58E.
Soporte del momento de giro WDGDS10020
Para todo tipo encoders de ejes huecos pasante y encoders de eje hueco ciego.
(Excepto WDGA 36E, WDG 40E, WDG 100G).
Arrastrador de plástico WDGDS10005
apto para encoders incrementales WDGI 58H, WDGI 58E
y encoders absolutos WDGA 58E
(CANopen, CANopen LIFT, CAN SAE J199, SSI, RS485).
Adaptador de eje M6 WDGWA10M06
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M6.
Adaptador de eje M8 WDGWA10M08
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M8.
Adaptador de eje M10 WDGWA10M10
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M10.
Adaptador de eje M12 WDGWA10M12
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M12.
STEP file: WDGWA10M12.stp
Adaptador de eje M14 WDGWA10M14
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M14.
Adaptador de eje M16 WDGWA10M16
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M16
STEP file: WDGWA10M16.stp
Adaptador de eje M20 WDGWA10M20
para encoders de eje hueco ciego y de eje hueco pasante de Ø 10 mm
o acoplamientos de Ø 10 mm,
rosca M20.
Casquillos reductores para eje hueco Ø 12 mm
para encoder eje hueco pasante WDGI 58H y
encoder eje hueco ciego WDGI 58E, WDGA 58E.
