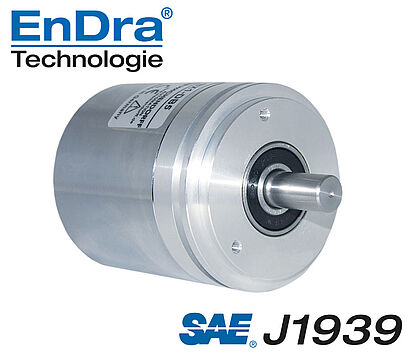

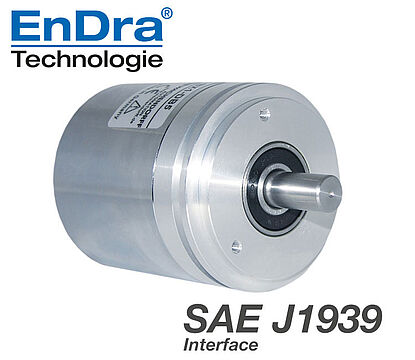

Encoder, absoluto, magnético, CAN SAE J1939, WDGA 58A,
Separación galvánica;
Eje saliente, brida síncrona;
Carcasa: Ø 58 mm
16/32-bit Mono-/Multivuelta;
Eje saliente: Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8" (pulgada)
- EnDra®: mantenimiento y es respestuosa
- con el medio ambiente
- Protocolo CAN SAE J1939
- Tecnología innovadora con procesador de 32 bits
- LED bicolor como indicador del estado operativo
- Cargas máximas de rodamiento hasta 220 N radial, 120 N axial
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 12 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 19 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Consumo propio de corriente: typ. 100 mA
Potencia absorbida: máx. 1 W
Indicación del estado LED
Demostración del indicador de estado LED
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | |
---|---|

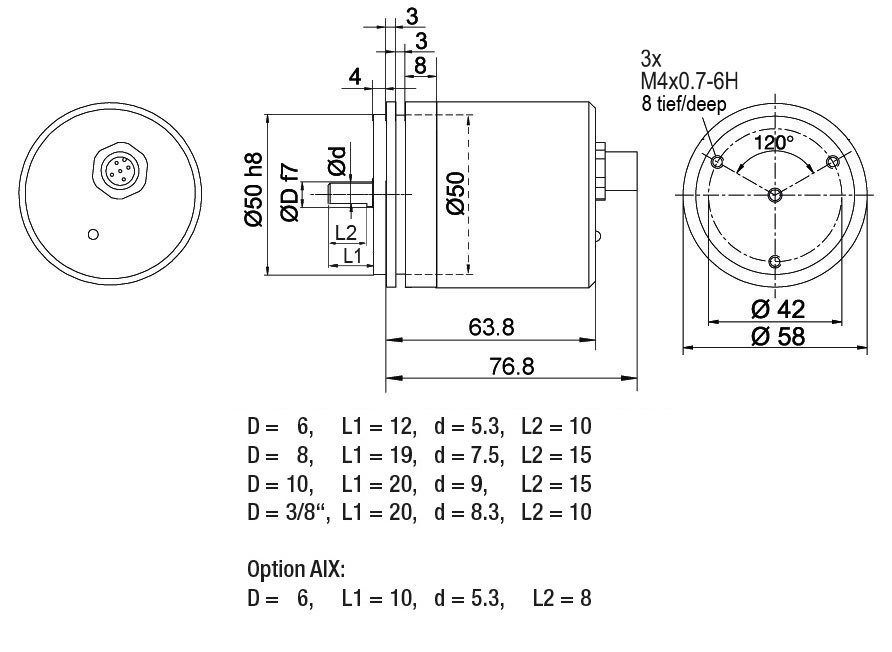

CB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | |
---|---|

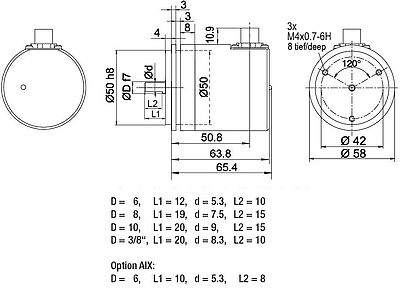

CC5 | radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | |
---|---|
DB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | |
---|---|
L2 | axial, Malla conectada conductivamente con la carcasa del encoder |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Malla | Malla |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | |
---|---|

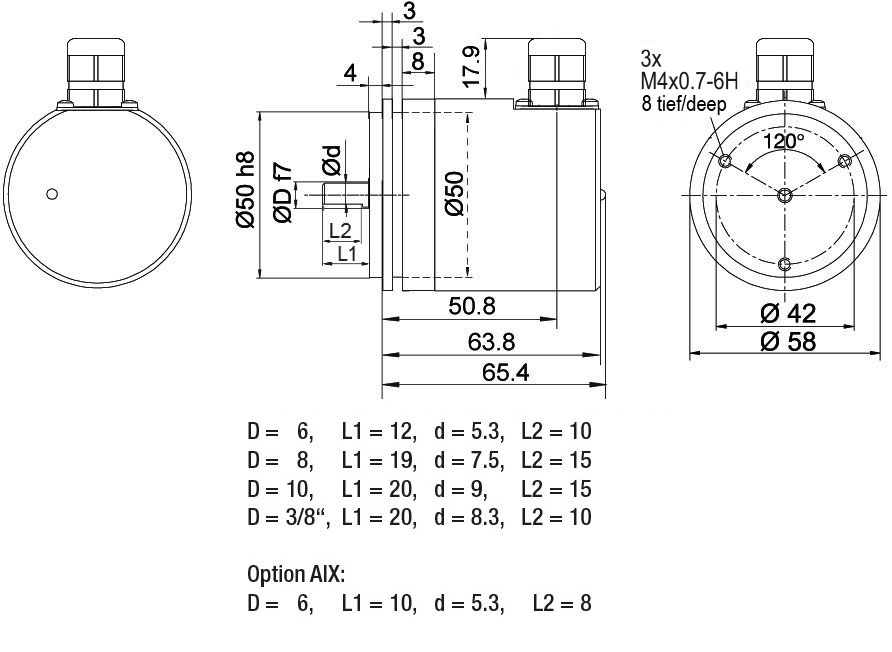

L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
(+) Vcc | BN |
GND | WH |
CANHigh | GN |
CANLow | YE |
CANGND/Malla | Malla |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
de Wachendorff Automation GmbH & Co. KG
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Información
Acoplamiento insertable ST27
para encoders con eje Ø 6 mm o 10 mm
Acoplamiento bridado PK20
para encoders con eje Ø 6 mm.
Acoplamiento bridado PK24
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Acoplamiento con disco de resorte FSK22
para encoders con eje Ø 6 mm, 10 mm o 12 mm.
Acoplamiento helicoidal WK22
para encoder con eje Ø 6 mm.
Acoplamiento helicoidal WK24
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento helicoidal WK32
para encoders con eje Ø 6 mm o 10 mm.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de fuelle FB29B
para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento de cinta doble DSK29
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK48
para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
El encoder WDGA 58A CAN SAE J1939 separación galvánica también está disponible con la clase de protección alta IP67 en todas partes.
Velocidad máx. de rotation: 3500 rpm
Carga permitida sobre el eje: axial 100 N; radial 110 N
Momento de arranque: aprox. 4 Ncm a temperatura ambiente
El encoder WDGA 58A CAN SAE J1939 sep. galvánica también está disponible con empotrada 120 ohm resistencia final.
El codificador WDGA 58A CAN SAE J1939 sep. galvánica eje: Ø 6 mm también está disponible con un eje acortado L = 10 mm.
