WDGA 58D PROFIBUS-DP (cov)

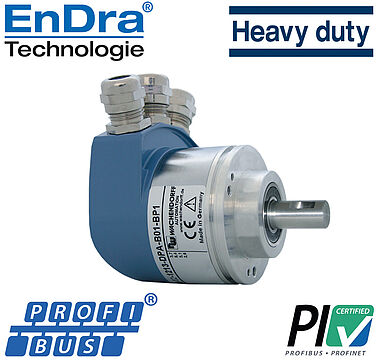

Encoder, absoluto, magnético, PROFIBUS-DP, WDGA 58D;
Heavy Duty;

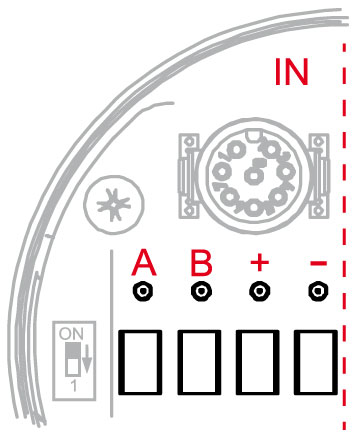

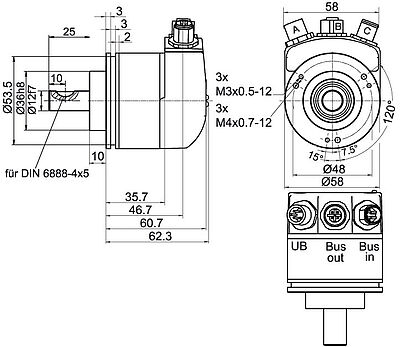

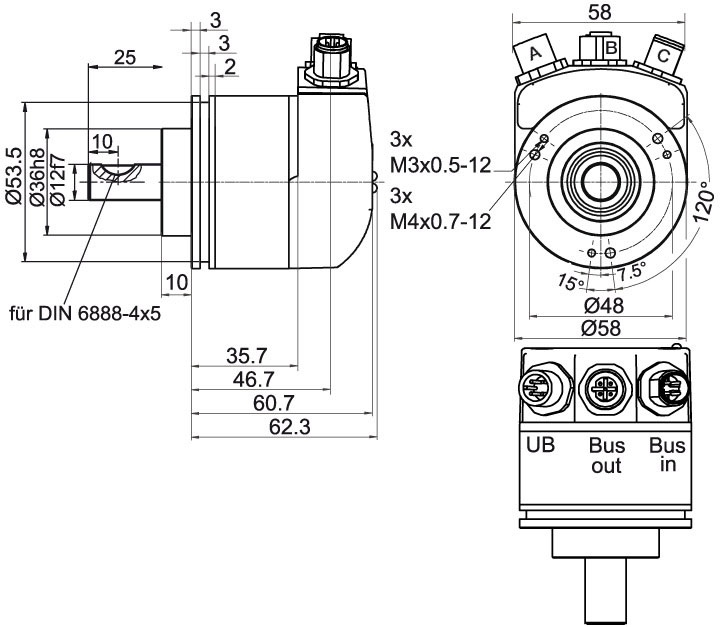

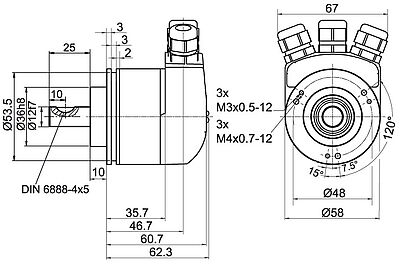

Cubierta de bus: Conexión mediante regleta de bornes o conectores 3x M12;
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm


14/39-bit Mono-/Multivuelta;
Eje saliente: Ø 12 mm;
Protocolo: PROFIBUS-DPV2;
Perfil del dispositivo: conmutable, clase 3, 4;
Line-Driver: conforme a RS485, separación galvánica

Ficha técnica
Drehgeber WDGA58D PROFIBUS-Bushaube
Puntos destacados
  • Tecnología EnDra®: mantenimiento y es respestuosa
    con el medio ambiente
  • PROFIBUS-DP, Monovuelta y Multivuelta
  • Estructura compacta con cubierta de bus
  • Monovuelta / Multivuelta (máx. 14 bit/39 bit)
  • Tecnología innovadora con procesador de 32 bits
  • LED bicolor como indicador del estado operativo y del estado de bus
  • Cargas máximas de rodamiento hasta 400 N radial, 400 N axial
  • Perfil del dispositivo: conmutable, clase 3, 4
Detalles del producto
Brida
Brida de sujeción
Carcasa
Ø 58 mm
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución monovuelta

hasta 16.384 pasos / 360° (14 bit)

Resolución multivuelta

hasta 39 bit

Eje
Ø 12 mm
Longitud del eje: L: 25 mm
Permitida carga de los eje, radial: 500 N
Permitida carga de los eje, axial: 500 N
Veloc. máx. de rotación
8000 rpm
Tensión de operación
10 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 100 mA (24 Vcc)
Potencia absorbida: máx. 2,5 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65
Nota

Software de configuración
LinkDescarga de software

Handbuch PROFIBUS-DP Handbuch Drehgeber encoder PROFIBUS
Handout PROFIBUS Absolute Encoder WDGA

  • Compact design
  • Very high shaft loading
  • Can be connected flexibly
  • Can be switched between class 3 and 4

Handout Absolute encoders WDGA
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Handbuch PROFIBUS-DP Handbuch Drehgeber encoder PROFIBUS
Manuales de instrucciones WDGA PROFIBUS DP V1-13

Quickstart clase 4 WDGA PROFIBUS DP
Quickstart class 4 WDGA PROFIBUS DP

Instrucciones de montaje encoders absolutos WDGA PROFIBUS
Instrucciones de montaje encoders absolutos WDGA PROFIBUS

GSD file software release V1.2
GSD file software release V1.2 (Class4 - up to DPV2)

GSD file for Class4 encoder release V1.2 WDGA absolut with Profibus DP (up to DPV2).

Demo program for S7 controllers encoder PROFIBUS
Demo program for S7 controllers (Class4)

Demo program (for S7 controllers) for Class4 encoder WDGA absolute with Profibus DP.
The demo program is just an example.

PROFIBUS Certificate
PROFIBUS Certificate

Declaration from the PROFIBUS-Nutzerorganisation for the WDGA PROFIBUS for Wachendorff Automation GmbH & Co. KG

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

MW58B Drehgeber Montagewinkel
MW58B

Ensamblaje de ángulo MW58B

apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

 Brida cuadrada QF58B

apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK380606

DSK48 Kupplung Drehgeber
DSK48

Acoplamiento de cinta doble DSK48

para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK481012

Especificaciones generales encoders

Especificaciones encoders absolutos

Conexión eléctrica

Salida de cable
Salida de conector
Cubierta de conexión
###field_abs_ah_bestcode###

Su código de pedido configurada

EjeMonovueltaMultivueltaProtocoloSoftwareClave de pedidoTensión de operaciónSep. galv.Conexión
WDGA 58DDPAB01
