WDGA 36J RS485

Encoder, absoluto, magnético, RS485, WDGA 36J,
Clase de protección: IP67 + IP69K,
(limpieza por alta presión / por chorro de vapor),
Eje radial alta carga 300 N, axial 300 N,

Eje saliente, servobrida;
Carcasa: Ø 36 mm

16/32-bit Mono-/Multivuelta;
Eje saliente: Ø 10 mm;
CRC Checksum

Ficha técnica General technical data absolute encoders RS485 (PDF 620 kB)

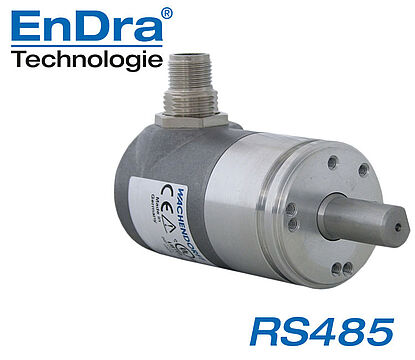

Drehgeber encoder WDGA36J RS485
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa con el medio ambiente
  • Modelo compacto industrial robusto
  • Interfaz: RS485
  • Permite la puesta a cero
  • Puede cambiar la dirección de recuento
  • LED para indicación del estado
  • EMC: EN 61000-6-2, EN 61000-6-3
Detalles del producto
Brida
Servobrida
Carcasa
Ø 36 mm
Acero inoxidable
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit.

Eje
Ø 10 mm
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 300 N
Permitida carga de los eje, axial: 300 N
Veloc. máx. de rotación
6000 rpm
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
IP67+IP69K todo alrededor
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L2 axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L3 radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB8 axial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC8 radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
General technical Data  and safety instructions absolute encoders WDGA RS485
General technical Data and safety instructions absolute encoders WDGA RS485

Motor feedback installation solutions
Motor feedback installation solutions with EnDra® Technology

...to be directly installed in motors.

Handout WDGA Encoder Drehgeber
Handout Absolute encoders WDGA

  • Absolute encoders with flange Ø 36 mm / Ø 58 mm
  • Single-/Multiturn (16/43 bit)
  • Ground-breaking technology 32 Bit processor
  • Very high shaft loading, IP67
  • EnDra® Multiturn technology: No gears, no battery
  • QuattroMag® Singleturn technology: High precision +/- 0,0878°

Kurzkatalog Drehgeber - Short catalogue encoders
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Anwendungsbericht Prüfstandbau - Application report Test Bench
Test Bench

WDGA absolute encoder as reference sensor

HALT Test
The HALT-Test

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Instrucciones de montaje encoders absolutos WDGA RS485
Instrucciones de montaje encoders absolutos WDGA RS485

EC Konformitätserklärung Drehgeber : EC declaration of conformity encoder
EU declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI
UKCA declaration of conformity absolute encoder WDGA 2.0 CAN/SSI

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

KI867EIA Drehgeber Kabeldose
KI-8-67-EIA

Conector (hembra) KI-8-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conectores CB8 y CC8, 8-polos, IP67

Cable confeccionado apantallado
con conector (hembra, recta), malla conectada.

KIA867EIA Drehgeber Kabeldose
KIA-8-67-EIA

Conector (hembra) KIA-8-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conectores CB8 y CC8, 8-polos, IP67

Cable confeccionado apantallado
con conector (hembra) ángulo recto, malla conectada.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

external link STEP file

ST27 Kupplung Drehgeber
ST27

Acoplamiento insertable ST27

para encoders con eje Ø 6 mm o 10 mm

PK24 Kupplung Drehgeber
PK24

Acoplamiento bridado PK24

para encoders con eje Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

external link STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Acoplamiento helicoidal WK32

para encoders con eje Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Acoplamiento de cinta doble DSK29

para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

external link STEP Download DSK290606

external link STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

external link STEP-Datei DSK380606

Federarm für Drehgeber Spring-loaded arm for encoder LMSMA30030x
WDGMA3003

Brazo de resorte con encoder tipo
36A y 36J

para detección de longitud

 WDGMA30030_Teil1.stp
 WDGMA30030_Teil2.stp
 WDGMA30030_assembly.stp

 WDGMA30032_Teil1.stp
 WDGMA30032_Teil2.stp
​​​​​​​ WDGMA30032_assembly.stp​​​​​​​

Federarm für Drehgeber Spring-loaded arm for encoder LMSMA31031
WDGMA3103

Brazo de resorte con encoder tipo
36A y 36J

MR150GR Messrad Drehgeber Measuring wheel encoder
MR150GR06

Ruedas de medición MR150GR06

Circunferencia: 150 mm,
Superficie: Junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, metal, cintas transportadoras, papel, textiles.
Para encoders con eje Ø 6 mm.

external link STEP MR150GR06.stp

MRA200GR Messrad Drehgeber Measuring wheel encoder
MRA200GR10

Ruedas de medición  MRA200GR10

Circunferencia: 200 mm,
Revestimiento: junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, superficies pintadas, papel, plásticos.
Para codificadores rotatorios con ejes de Ø 10 mm.

external link STEP MRA200GR10.stp

MR200KR Messrad Drehgeber
MR200KR

Ruedas de medición MR200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz
Campos de aplicación: Cartón, madera, (Textiles).
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Ruedas de medición MRA200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

external link Fichero STEP MRA200KR06 del orificio Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Ruedas de medición MR200KH

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Ruedas de medición MRA200KH

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

external link Fichero STEP MRA200KH10 del orificio Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Ruedas de medición MR200NG

Circunferencia 200 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Ruedas de medición MRA200NG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Ruedas de medición MR200KG

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Ruedas de medición MRA200KG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
