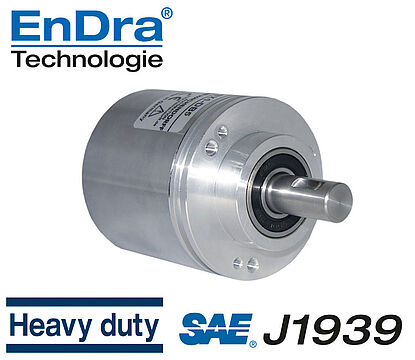

Encoder absoluto CAN SAE J1939 WDGA 58D,
Separación galvánica;
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm
16/32-bit Mono-/Multivuelta;
Eje saliente: Ø 12 mm;
Eje radial alta carga 500 N, axial 500 N
- Tecnología EnDra®: mantenimiento y es respestuosa
con el medio ambiente - Protocolo CAN SAE J1939
- Monovuelta / Multivuelta (máx. 16 bit / máx. 32 bit)
- Tecnología innovadora con procesador de 32 bits
- LED bicolor como indicador del estado operativo
- Cargas máximas de rodamiento hasta 500 N radial, 500 N axial
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit
Longitud del eje: L: 25 mm
Permitida carga de los eje, radial: 500 N
Permitida carga de los eje, axial: 500 N
Consumo propio de corriente: typ. 100 mA
Potencia absorbida: máx. 1 W
Indicación del estado LED
Demostración del indicador de estado LED
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CC5 | radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| DB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.30 MB)
Ensamblaje de ángulo MW58B
apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.
Brida cuadrada QF58B
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Brida cuadrada WDGQF58B04
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Tensor excéntrico SP-3-00
apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK48
para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Linear Nivelación Titular Encoder con encoder tipo 58B, 58D, 58K, 58N y 58T
para detección de longitud
Ruedas de medición MRA200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200KH
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200NG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200KG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruedas de medición MRA500KR
Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA500KH
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA500KG
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 10 mm o Ø 12 mm
El encoder WDGA 58D CAN SAE J1939 sep. galvánica también está disponible con empotrada 120 ohm resistencia final.
