Encoder, incremental, magnético,
Número de impulsos: hasta 1024 ppr,
eje saliente, brida de sujeción: Ø 50 mm
Eje: Ø 8 mm,
Clase de protección: IP67, en la entrada del eje IP65
Forma de la señal: rectángulo.
- Encoder económico con gran carga mecánica
- Clase de protección: IP67, en la entrada del eje IP65
- Opcional: -40 °C a +80 °C
Longitud del eje: L: 15 mm
Permitida carga de los eje, radial: 120 N
Permitida carga de los eje, axial: 70 N
Consumo propio de corriente: typ. 40 mA
Datos medioambientales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

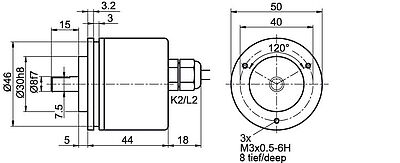

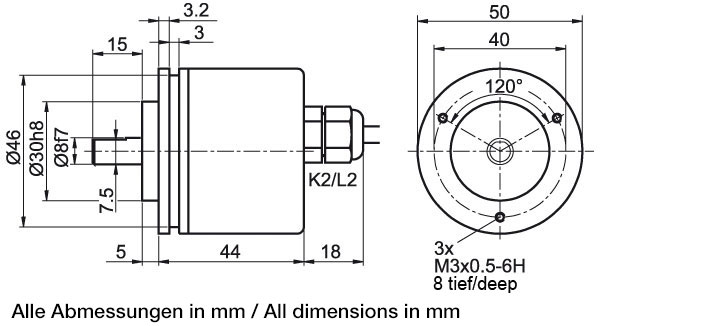

| Descripción | ABN compl. pos. | |
|---|---|---|
| K2 | axial, Malla abierta | ● |
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| K2, L2 | K2, L2 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| Pre-alerta Salida | - | - |
| A complem. | - | RD |
| B complem. | - | BK, (BU a ACA) |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SI5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI6 | axial, 6-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SI12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SI5 | SI6 | SI8 | SI8 | SI12 | SI12 | |
| 5-polos | 6-polos | 8-polos | 8-polos | 12-polos | 12-polos | |
| Diagrama de conectores |  |  |  | |  | |
| Circuito | N35 | N35 | N35 | M35 | N35 | M35 |
| GND | 1 | 6 | 1 | 1 | K, L | K, L |
| (+) Vcc | 2 | 1 | 2 | 2 | M, B | M, B |
| A | 3 | 2 | 3 | 3 | E | E |
| B | 4 | 4 | 4 | 4 | H | H |
| N | 5 | 3 | 5 | 5 | C | C |
| Pre-alerta Salida | - | - | - | - | - | - |
| A complem. | - | - | - | 6 | - | F |
| B complem. | - | - | - | 7 | - | A |
| N complem. | - | - | - | 8 | - | D |
| n. c. | - | 5 | 6, 7, 8 | - | A, D, F, G, J | G, J |
| Malla | - | - | - | - | - | - |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S2 | axial, 7-polos, Conector conectado conductivamente con la carcasa del encoder | - |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

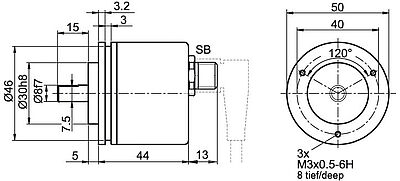

| Descripción | ABN compl. pos. | |
|---|---|---|
| SB4 | axial, 4-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SB12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SB4 | SB5 | SB8 | SB8 | SB12 | SB12 | |
| 4-polos | 5-polos | 8-polos | 8-polos | 12-polos | 12-polos | |
| Diagrama de conectores |  |  |  | |  | |
| Circuito | N35 | N35 | N35 | M35 | N35 | M35 |
| GND | 3 | 3 | 1 | 1 | 3 | 3 |
| (+) Vcc | 1 | 1 | 2 | 2 | 1 | 1 |
| A | 2 | 4 | 3 | 3 | 4 | 4 |
| B | 4 | 2 | 4 | 4 | 6 | 6 |
| N | - | 5 | 5 | 5 | 8 | 8 |
| Pre-alerta Salida | - | - | - | - | - | - |
| A complem. | - | - | - | 6 | - | 9 |
| B complem. | - | - | - | 7 | - | 7 |
| N complem. | - | - | - | 8 | - | 10 |
| n. c. | - | - | 6, 7, 8 | - | 2, 5, 7, 9, 10, 11, 12 | 2, 5, 11, 12 |
| Malla | - | - | - | - | - | - |
hasta 1024 ppr
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (3.78 MB)
Conector (hembra) KI-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) recta,
malla conectada.
Conector (hembra) KIA-4-67:
Adaptada a los encoders con conectores del sensor SB4 y SC4, 4-polos, IP67
Cable confeccionado apantallado con conector (hembra) de ángulo recto, malla conectada.
Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .
Conector (hembra) KD-5-40:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP40
Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KD-5-67:
Adaptada a los encoders con conectores SI/SH, 5-polos, IP67
Conector (hembra, recta) o cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-6-67:
Adaptada a los encoders con conectores SI/SH, 6-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Conector (hembra) KD-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-7-40:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP40
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto.
Con rosca interior M16 x 0.75.
Conector (hembra) KD-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Con rosca interior M16 x 0.75.
Conector (hembra) KDA-7-67:
Adaptada a los encoders con conectores S2/S3, 7-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Conector (hembra) KD-8-40:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP40
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KD-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KI-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-12-67:
Adaptada a los encoders con conectores del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Conector (hembra) KDA-8-67:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra) angulo recto o
cable confeccionado con conector (hembra) angulo recto. Con rosca interior M16 x 0.75.
Conector (hembra) KDA-8-67-S:
Adaptada a los encoders con conectores SI/SH, 8-polos, IP67
Conector (hembra) angulo recto, blindaje posible o
cable confeccionado con conector (hembra) angulo recto, completamente blindado.
Conector (hembra) KD-SH12-67:
Adaptada a los encoders con conectores SI/SH, 12-polos, IP67
Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).
Conector (hembra) KD-8-40-15-S-DIZ:
Para convertidor de frecuencia: Emotron
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Conector (hembra)/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-RST:
Para convertidor de frecuencia: RST
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB .
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-SDR:
Para el control de: Schindler MX
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-CTF:
Para convertidor de frecuencia: Control Techniques
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-KEB:
Para convertidor de frecuencia: KEB
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-LOH:
Para convertidor de frecuencia: Flender Loher Typo: Dynavert L
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 3-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-LIF:
Para convertidor de frecuencia: Liftequip
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Conector (hembra) KD-8-40-15-S-ZIL:
Para convertidor de frecuencia: Ziehl-Abegg
Adaptada a los encoders con salida de conectores SI8 y SH8, de 8-polos, IP40.
Conector (D-SUB de 15-polos, de 2-hileras).
Cable confeccionado apantallado con caja de conexión recta y conector D-SUB.
Carcasa de la caja/de conectores conectada conductivamente con la pantalla.
Acoplamiento helicoidal WK24
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de cinta doble DSK29
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
