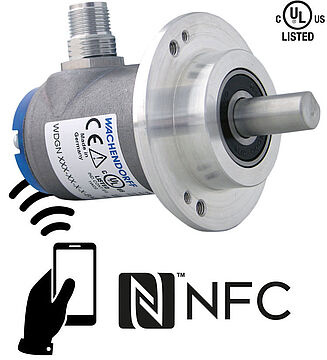

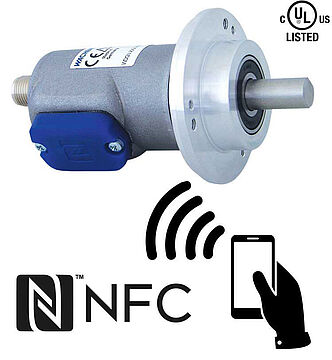

Encoder incremental configurable vía Smartphone (NFC)
eje saliente, brida de sujeción: Ø 58 mm
Eje: Ø 6 mm, Ø 8 mm, Ø 3/8" (9.525 mm), Ø 10 mm,
Número de impulsos: hasta 16384 ppr configurable vía NFC,
HTL/TTL configurable vía NFC.
Forma de la señal: rectángulo,
Principio de funcionamiento: magnético.
- Gracias a la electrónica de alta calidad, cualquier número de impulsos hasta 16384 configurable vía NFC
- HTL/TTL configurable vía NFC
- Clase de protección IP67, en la entrada del eje IP65
- Alta frecuencia de salida hasta 1 MHz
- Protección contra polaridad inversa y protección contra cortocircuitos a 4,75 VDC hasta 32 VDC
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 12 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 19 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Consumo propio de corriente: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurable vía NFC:
BASIC: (BAS)
Canales:
ABN y señales complementarias
HTL / TTL
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Advanced (ADV):
Canales:
4 canales configurables y señales complementarias (posibilidad de ABN)
HTL / TTL:
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Número de impulsos para cada canal:
seleccionable individualmente
Fijar el impulso cero:
sí
Ancho de pulso y posición:
Anchura y posición ajustables
Datos medioambientales
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
According DIN EN 55011
NFC:
EMC:
According ETSI EN 301 489
RED:
According ETSI EN 300 330
Electrical safety:
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Vibración:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz up to 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

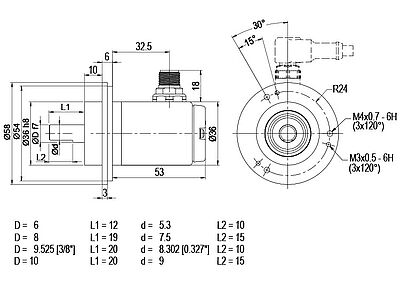

| Descripción | ABN compl. pos. | |
|---|---|---|

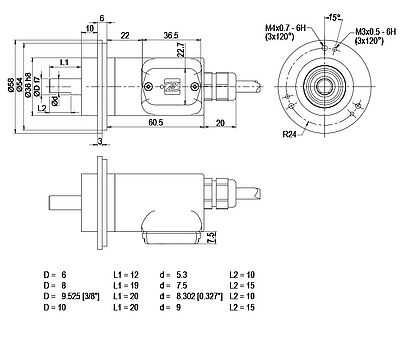

| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L2 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L2 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
configurable 1-16384 ppr
El encoder WDGN 58B también está disponible con la clase de protección alta IP67 en todas partes.
(full IP67 only connection SB, SC, L2 or L3 version; not cable connection K1 = IP40).
Velocidad máx. de rotation: 3500 rpm
Carga permitida sobre el eje: axial 100 N; radial 110 N
Momento de arranque: aprox. 4 Ncm a temperatura ambiente
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
Download Wachendorff App IOS Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Android encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Huawei Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
NFC configurable via Wachendorff App (IOS, Android, Huawei)
Download (1.29 MB)
The future of steel production with smart sensor technology.
Download (1.51 MB)
for Wachendorff Automation GmbH & Co. KG.
Download (349 KB)
