Encoder configurable vía Smartphone (NFC), WDGN 58A,
incremental, magnético,
eje saliente, brida síncrona: Ø 58 mm
Eje: Ø 6 mm, Ø 10 mm,
Número de impulsos: hasta 16384 ppr configurable vía NFC,
HTL/TTL configurable vía NFC.
Forma de la señal: rectángulo.
- Gracias a la electrónica de alta calidad, cualquier número de impulsos hasta 16384 configurable vía NFC
- HTL/TTL configurable vía NFC
- Clase de protección IP67, en la entrada del eje IP65
- Alta frecuencia de salida hasta 1 MHz
- Protección contra polaridad inversa y protección contra cortocircuitos a 4,75 VDC hasta 32 VDC
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 12 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Consumo propio de corriente: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurable vía NFC:
BASIC: (BAS)
Canales:
ABN y señales complementarias
HTL / TTL
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Advanced (ADV):
Canales:
4 canales configurables y señales complementarias (posibilidad de ABN)
HTL / TTL:
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Número de impulsos para cada canal:
seleccionable individualmente
Fijar el impulso cero:
sí
Ancho de pulso y posición:
Anchura y posición ajustables
Datos medioambientales
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
According DIN EN 55011
NFC:
EMC:
According ETSI EN 301 489
RED:
According ETSI EN 300 330
Electrical safety:
According DIN EN 61010-1, UL 61010-1, CSA C22.0 No. 61010-1-12
Vibración:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz up to 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Design:
According DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
L2 | |
Circuito | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A complem. | RD |
B complem. | BK |
N complem. | VT |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
L2 | |
Circuito | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 complem. | RD |
CH2 complem. | BK |
CH3 complem. | VT |
CH4 complem. | RDBU |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|

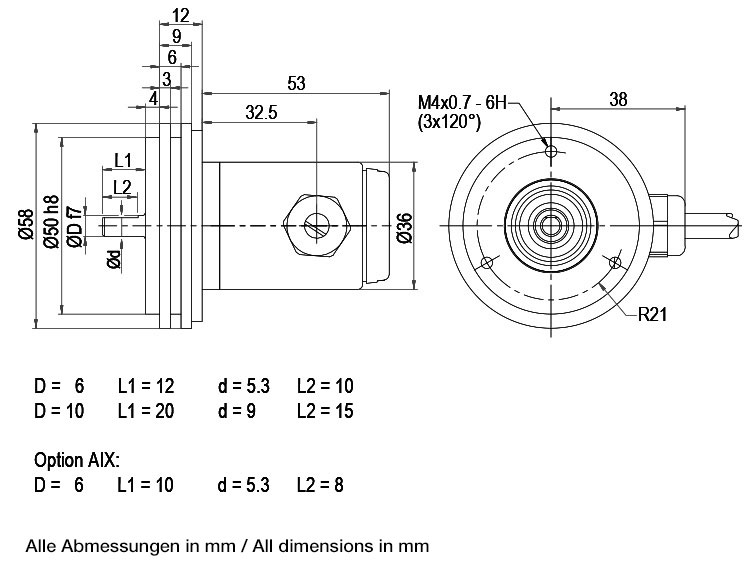

L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
L3 | |
Circuito | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A complem. | RD |
B complem. | BK |
N complem. | VT |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
L3 | |
Circuito | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 complem. | RD |
CH2 complem. | BK |
CH3 complem. | VT |
CH4 complem. | RDBU |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|

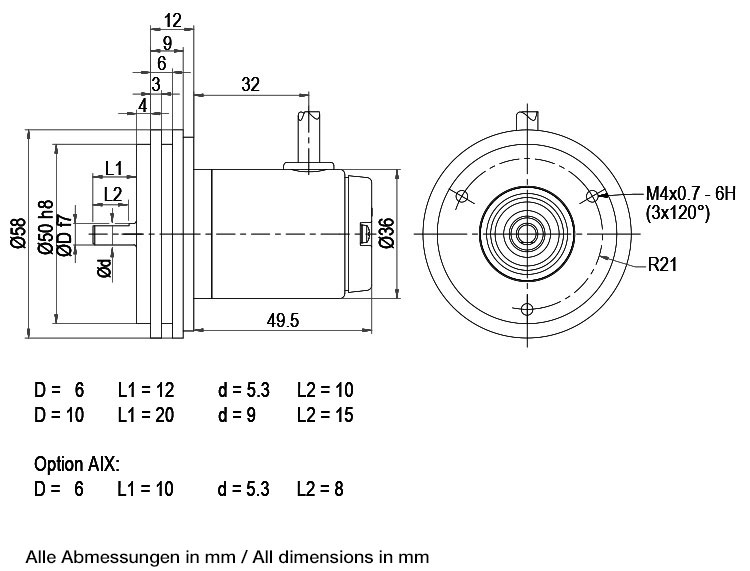

K1 | radial, Malla abierta (IP40) | ● |
K1 | |
Circuito | BAS |
GND | WH |
(+) Vcc | BN |
A | GN |
B | YE |
N | GY |
A complem. | RD |
B complem. | BK |
N complem. | VT |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
K1 | radial, Malla abierta (IP40) | ● |
K1 | |
Circuito | ADV |
GND | WH |
(+) Vcc | BN |
CH1 | GN |
CH2 | YE |
CH3 | GY |
CH4 | GYPK |
SET | PK |
CH1 complem. | RD |
CH2 complem. | BK |
CH3 complem. | VT |
CH4 complem. | RDBU |
Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
SB12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|

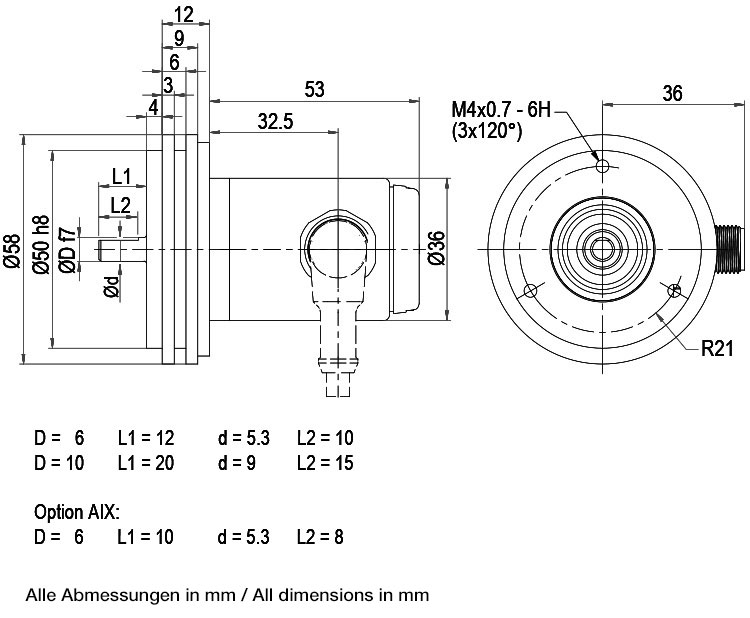

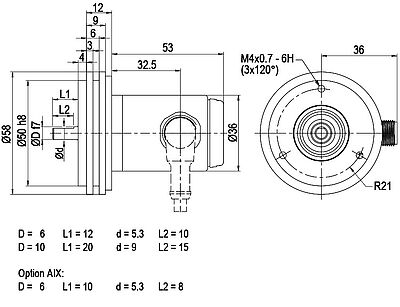

SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
Descripción | ABN compl. pos. | |
---|---|---|
SC12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
configurable 1-16384 ppr
El encoder WDGN 58A también está disponible con la clase de protección alta IP67 en todas partes.
(full IP67 only connection SB, SC, L2 or L3 version; not cable connection L1 = IP40).
Velocidad máx. de rotation: 3500 rpm
Carga permitida sobre el eje: axial 100 N; radial 110 N
Momento de arranque: aprox. 4 Ncm a temperatura ambiente
El codificador WDGN 58A eje: Ø 6 mm también está disponible con un eje acortado L = 10 mm.
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
Download Wachendorff App IOS Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Android encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Downloadlink Wachendorff App Huawei Encoder WDGN
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
NFC configurable via Wachendorff App (IOS, Android, Huawei)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
de Wachendorff Automation GmbH & Co. KG
Comparison of optical and magnetic incremental encoders
for Wachendorff Automation GmbH & Co. KG.
for Wachendorff Automation products.
Información
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Conector (hembra) KI-12-67-ADV:
Adaptada a los encoders WDGN configurable via NFC con conectores del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-12-67-ADV:
Adaptada a los encoders con conectores WDGN configurable via NFC del sensor SB12 y SC12, 12-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Acoplamiento insertable ST27
para encoders con eje Ø 6 mm o 10 mm
Acoplamiento bridado PK20
para encoders con eje Ø 6 mm.
Acoplamiento bridado PK24
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Acoplamiento con disco de resorte FSK22
para encoders con eje Ø 6 mm, 10 mm o 12 mm.
Acoplamiento helicoidal WK22
para encoder con eje Ø 6 mm.
Acoplamiento helicoidal WK24
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento helicoidal WK32
para encoders con eje Ø 6 mm o 10 mm.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de fuelle FB29B
para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento de cinta doble DSK29
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Ruedas de medición MR200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz
Campos de aplicación: Cartón, madera, (Textiles).
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KH
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KH
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200NG
Circunferencia 200 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200NG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KG
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
