Encoder, incremental,
Número de impulsos: hasta 16384 ppr,
eje saliente, brida de sujeción: Ø 58 mm
Eje: Ø 12 mm,
Eje radial alta carga 500 N, axial 500 N
Clase de protección: IP67, en la entrada del eje IP65,
Forma de las señales: Rectángulo,
Principio de funcionamiento: magnético.
- Robusto encoder industrial estándar
- Clase de protección: IP67, en la entrada del eje IP65
- Alto grado de seguridad mecánica y eléctrica
- Alta seguridad anti interferencias
- Eje radial alta carga 500 N, axial 500 N
- Opcional: -40 °C a +85 °C,
Membrana de compensación de presión
Longitud del eje: L: 25 mm
Permitida carga de los eje, radial: 500 N
Permitida carga de los eje, axial: 500 N
Consumo propio de corriente: typ. 40 mA
Datos medioambientales
ESD (DIN EN 61000-4-2):
8 kV
Burst (DIN EN 61000-4-4):
2 kV
includes EMC:
DIN EN 61000-6-2
DIN EN 61000-6-3
Vibración:
(DIN EN 60068-2-6)
50 m/s2 (10 Hz - 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Electrial Safety:
according DIN VDE 0160
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L2 | L2 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK, (BU a ACA) |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | L3 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK, (BU a ACA) |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | K1 | |
| Circuito | N35 | M35 |
| GND | WH | WH |
| (+) Vcc | BN | BN |
| A | GN | GN |
| B | YE | YE |
| N | GY | GY |
| - | - | - |
| A complem. | - | RD |
| B complem. | - | BK |
| N complem. | - | VT |
| Malla | cordón | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|

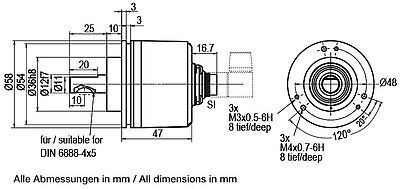

| SI5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI6 | axial, 6-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SI8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SI12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SH5 | radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SH6 | radial, 6-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SH8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
| SH12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S2 | axial, 7-polos, Conector conectado conductivamente con la carcasa del encoder | - |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S3 | radial, 7-polos, Conector conectado conductivamente con la carcasa del encoder | - |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S4 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|

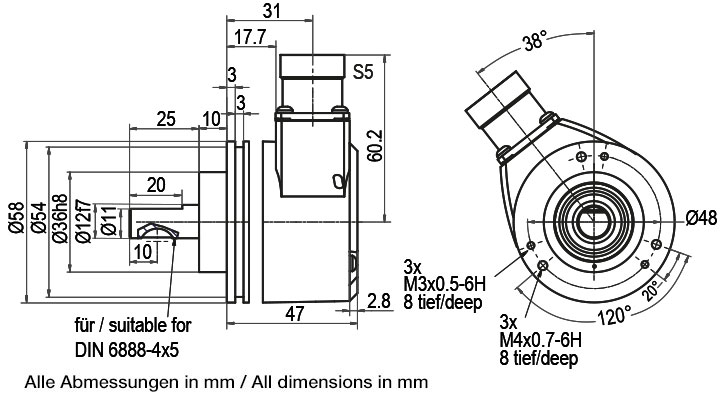

| S5 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S4R | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| S5R | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB5 | axial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC5 | radial, 5-polos, Conector conectado conductivamente con la carcasa del encoder | - |
| SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
1-16384 ppr
De forma opcional, el encoder WDGI 58D también está disponible con una membrana de compensación de la presión. Esto evita que con niveles de humedad elevados el agua pueda penetrar en la carcasa del encoder.
Se mantienen la clase de protección hasta IP67, el rango de temperatura y la resistencia a la niebla salina. Resistente a los productos químicos y a los disolventes de acuerdo con DIN EN ISO2812-1
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
Conector (hembra) KI-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-5-67:
Adaptada a los encoders con conectores del sensor SB5 y SC5, 5-polos, IP67.
Cable confeccionado apantallado con conector (hembra) ángulo recto, malla conectada .
Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.
Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67
Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.
Ensamblaje de ángulo MW58B
apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.
Brida cuadrada QF58B
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Brida cuadrada WDGQF58B04
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Tensor excéntrico SP-3-00
apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK48
para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Linear Nivelación Titular Encoder con encoder tipo 58B, 58D, 58K, 58N y 58T
para detección de longitud
Ruedas de medición MRA200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200KH
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200NG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA200KG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
Ruedas de medición MRA500KR
Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA500KH
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Ruedas de medición MRA500KG
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 10 mm o Ø 12 mm
Ruedas de medición MRA500NG
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 10 mm o Ø 12 mm.
