Encoder incremental configurable vía Smartphone (NFC),
eje saliente, brida roscada: Ø 36 mm
Eje: Ø 6 mm,
Número de impulsos: hasta 16384 ppr configurable vía NFC,
HTL/TTL configurable vía NFC.
Forma de la señal: rectángulo,
Principio de funcionamiento: magnético.
- Gracias a la electrónica de alta calidad, cualquier número de impulsos hasta 16384 configurable vía NFC
- HTL/TTL configurable vía NFC
- Clase de protección IP67, en la entrada del eje IP65
- Alta frecuencia de salida hasta 1 MHz
- Protección contra polaridad inversa y protección contra cortocircuitos a 4,75 VDC hasta 32 VDC
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Consumo propio de corriente: typ. 80 mA
Nullimpuls setzen:
Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND
Configurable vía NFC:
BASIC: (BAS)
Canales:
ABN y señales complementarias
HTL / TTL
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Advanced (ADV):
Canales:
4 canales configurables y señales complementarias (posibilidad de ABN)
HTL / TTL:
de libre elección
Impulsos / revoluciones:
1 PPR a 16384 PPR de libre elección
Número de impulsos para cada canal:
seleccionable individualmente
Fijar el impulso cero:
sí
Ancho de pulso y posición:
Anchura y posición ajustables
Datos medioambientales
Noise immunity:
ESD (DIN EN 61000-4-2):
8 kV
EMC:
(DIN EN 61000-4-3):
10 V/m
Burst (DIN EN 61000-4-4):
2 kV
High frequency fields
(DIN EN 61000-4-6):
10 V
Surge (DIN EN 61000-4-5):
2 kV
Radio interference:
According DIN EN 55011
NFC:
EMC:
According ETSI EN 301 489
RED:
According ETSI EN 300 330
Electrical safety:
DIN EN 61010-1 (VDE 0411-1) / IEC 61010-1 / UL 61010-1 / CSA C22.0 No 61010-1-12
Vibración:
(DIN EN 60068-2-6)
300 m/s2 (10 Hz up to 2000 Hz)
Shock:
(DIN EN 60068-2-27)
1000 m/s2 (6 ms)
Información arancelaria aduanera
Número de arancel aduanero:
90318020
País de origen:
Alemania
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

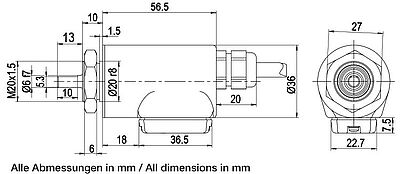

| Descripción | ABN compl. pos. | |
|---|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L2 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L2 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder | ● |
| L3 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |

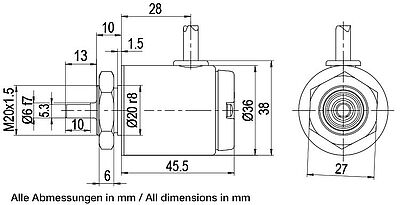

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | |
| Circuito | BAS |
| GND | WH |
| (+) Vcc | BN |
| A | GN |
| B | YE |
| N | GY |
| A complem. | RD |
| B complem. | BK |
| N complem. | VT |
| Malla | cordón |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| K1 | radial, Malla abierta (IP40) | ● |
| K1 | |
| Circuito | ADV |
| GND | WH |
| (+) Vcc | BN |
| CH1 | GN |
| CH2 | YE |
| CH3 | GY |
| CH4 | GYPK |
| SET | PK |
| CH1 complem. | RD |
| CH2 complem. | BK |
| CH3 complem. | VT |
| CH4 complem. | RDBU |
| Malla | cordón |

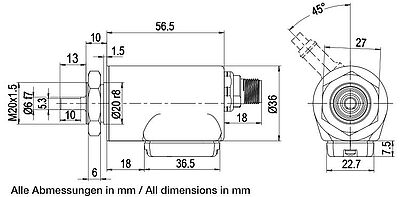

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB8 | axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SB12 | axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC8 | radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | ABN compl. pos. | |
|---|---|---|
| SC12 | radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder | ● |
configurable 1-16384 ppr
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
