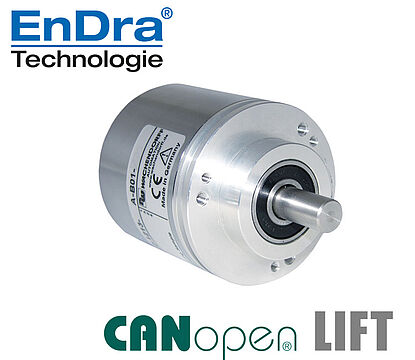

Encoder, absoluto CANopen LIFT WDGA 58B,
con conector D-SUB de 9-polos;
Separación galvánica;
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm
16/32-bit Mono-/Multivuelta;
Eje saliente:Ø 6 mm, Ø 8 mm, Ø 10 mm, Ø 3/8"
Perfil de comunicación CiA 301;
Perfil del dispositivo CANopen LIFT CiA 417;
Código binario
- EnDra®: mantenimiento y es respestuosa con el medio ambiente
- CANopen LIFT, Monovuelta y Multivuelta
- Separación galvánica
- Perfil de comunicación CiA 301
- Perfil del dispositivo CANopen LIFT CiA 417
- Monovuelta / Multivuelta (max. 16 bit / 32 bit)
- Tecnología innovadora con procesador de 32 bits
- LED bicolor como indicador del estado operativo y
mensaje de error según CiA 303-3 - Cargas máximas de rodamiento hasta 220 N radial, 120 N axial
65.536 pasos / 360° (16 bit)
Resolución multivueltahasta 32 bit
Nota: Atención: Sin opción AAO = IP67 todo alrededor

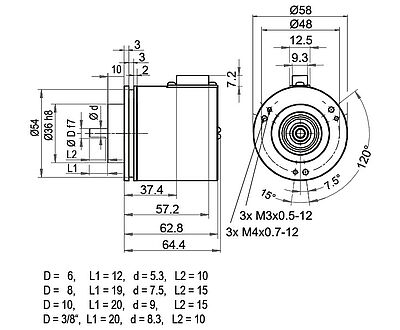

Longitud del eje: L: 12 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 19 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Nota: Atención: Sin opción AAO = IP67 todo alrededor
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Consumo propio de corriente: typ. 100 mA
Potencia absorbida: máx. 1 W
Software de configuración
Descarga de software
Manual WDGA CANopen
Manual WDGA CANopen
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| CC5 | radial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| DB5 | axial, 5-polos, Malla conectada conductivamente con la carcasa del encoder |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| SE9 | radial, 9-polos, Malla conectada conductivamente con la carcasa del encoder (IP40) |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L2 | axial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí
| Descripción | |
|---|---|
| L3 | radial, Malla conectada conductivamente con la carcasa del encoder |
| (+) Vcc | BN |
| GND | WH |
| CANHigh | GN |
| CANLow | YE |
| CANGND/Malla | Malla |
Encoder WDGA58B CANopen LIFT with 9-pin D-SUB connector
Download (1.17 MB)
- Absolute encoders with flange Ø 36 mm / Ø 58 mm
- Single-/Multiturn (16/43 bit)
- Ground-breaking technology 32 Bit processor
- Very high shaft loading, IP67
- EnDra® Multiturn technology: No gears, no battery
- QuattroMag® Singleturn technology: High precision +/- 0,0878°
Download (1.33 MB)
- Incremental and absolute encoders
- Digital shaft copying
- Made in Germany
- Motorfeedback
- Position Measurement Systems
Download (4.29 MB)
Download (908 KB)
EDS file for encoder absolute WDGA multiturn, CANopen LIFT.
By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.
Download (6.64 KB)
Conector (macho) de confección propia KIS-5-67:
M12 x 1, adaptada a los encoders WDGA CANopen con conectores CB5/CC5, 5-polos, IP67
Conector (macho, recto)
Fichero STEP
Conector (macho) de confección propia KISA-5-67:
M12 x 1, adaptada a los encoders WDGA CANopen con conectores CB5/CC5, 5-polos, IP67
Conector (macho, ángulo recto)
Conector (hembra) de confección propia KID-5-67:
M12 x 1, adaptada a los encoders WDGA CANopen con conectores CB5/CC5, 5-polos, IP67
Conector (hembra, recta)
Conector (hembra) de confección propia KIDA-5-67:
M12 x 1, adaptada a los encoders WDGA CANopen con conectores CB5/CC5, 5-polos, IP67
Conector (hembra, ángulo recto)
Ramificación / conducto bus, M12 x 1,
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
Concector (macho) ángulo recto - cable - concector (hembra) ángulo recto
Ramificación / conducto bus, M12 x 1,
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
conector (macho, recto) - cable - conector (hembra, recta)
2 vías sistema distribuidor, conector en T, M12 x 1,
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
2 conectores (hembra), 1 conector (macho)
2 vías sistema distribuidor, conector en Y, M12 x 1,
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
2 conectores (hembra), 1 conector (macho)
Resistencia final 120 Ohm, M12 x 1,
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
Conector (macho)
Resistencia final 120 Ohm, M12 x 1
adaptada a los encoders WDGA CANopen con conectores CB5/CC5.
Concetor (hembra)
Ensamblaje de ángulo MW58B
apto para encoders incrementales WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B.
Brida cuadrada QF58B
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Brida cuadrada WDGQF58B04
apto para encoder incremental WDGI 58B, 58K, 58D, 58N, WDG 58T y
encoder absoluto WDGA 58B, WDGA 58D.
Acoplamiento helicoidal WK24
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento de fuelle BK29
para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*
Acoplamiento de fuelle FB29B
para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.
Acoplamiento de cinta doble DSK29
para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK38
para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Acoplamiento de cinta doble DSK48
para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
STEP download WDGMA51052_01
STEP download WDGMA51052_02
STEP download WDGMA51052_03
Brazo de resorte con encoder tipo
58B, 58D, 58K, 58N y 58T
para detección de longitud
STEP download WDGMA10000_A
STEP download WDGMA10000_B
STEP download WDGMA10000_C
Linear Nivelación Titular Encoder con encoder tipo 58B, 58D, 58K, 58N y 58T
para detección de longitud
Ruedas de medición MR150GR06
Circunferencia: 150 mm,
Superficie: Junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, metal, cintas transportadoras, papel, textiles.
Para encoders con eje Ø 6 mm.
Ruedas de medición MRA200GR10
Circunferencia: 200 mm,
Revestimiento: junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, superficies pintadas, papel, plásticos.
Para codificadores rotatorios con ejes de Ø 10 mm.
Ruedas de medición MR200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz
Campos de aplicación: Cartón, madera, (Textiles).
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KR
Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KH
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KH
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200NG
Circunferencia 200 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200NG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.
Ruedas de medición MR200KG
Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.
Ruedas de medición MRA200KG
Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm
Rueda de medición MR500KR
Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, (textiles).
Para encoders con eje Ø 10 mm.
Ruedas de medición MRA500KR
Circunferencia 500 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Rueda de medición MR500KH
Circunferencia 500 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoder con eje Ø 10 mm.
Ruedas de medición MRA500KH
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Messrad MR500KG
Circunferencia 500 mm,
Superficie: Material sintético (Hytrel, estriado),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoder con eje Ø 10 mm.
Ruedas de medición MRA500KG
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 10 mm o Ø 12 mm
Messrad MR500NG
Circunferencia 500 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoder con eje Ø 10 mm.
Ruedas de medición MRA500NG
Circunferencia 500 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 10 mm o Ø 12 mm.
Rueda de medición MR500KV
Circunferencia 500 mm,
Superficie: Material sintético (Vulkollan®, liso)
Campos de aplicación: Plástico, superficies pintadas, papel, cartón, madera, metales, alambre.
Para encoder con eje Ø 10 mm.
El encoder WDGA 58B CANopen LIFT sep. galvánica también está disponible con la clase de protección alta IP67 en todas partes.
(full IP67 only connection CB5, CC5, DB5, L2 or L3 version; connector connection SE9 IP40 only shaft sealed IP67).
Velocidad máx. de rotation: 3500 rpm
Carga permitida sobre el eje: axial 100 N; radial 110 N
Momento de arranque: aprox. 4 Ncm a temperatura ambiente
El encoder WDGA 58B CANopen LIFT sep. galvánica también está disponible con empotrada 120 Ohm resistencia final.
Here you find a list of our distributors worldwide
up
Contacto
Solicitud
