WDGA 58B RS485

Encoder, absoluto, magnético, RS485, WDGA 58B;
Eje saliente, brida de sujeción;
Carcasa: Ø 58 mm

16/32-bit Mono-/Multivuelta;
Eje saliente: Ø 6 mm / Ø 10 mm
CRC Checksum

Ficha técnicaGeneral technical data absolute encoders RS485 (PDF 592 kB)
Drehgeber WDGA58BRS485
Puntos destacados
  • EnDra®: mantenimiento y es respestuosa con el medio ambiente
  • Modelo compacto industrial robusto
  • Interfaz: RS485
  • Permite la puesta a cero
  • Puede cambiar la dirección de recuento
  • LED para indicación del estado
  • EMC: EN 61000-6-2, EN 61000-6-3
Detalles del producto
Brida
Brida de sujeción
Carcasa
Ø 58 mm
Carcasa de acero cromada con aislamiento magnético
Resolución
Resolución monovuelta

hasta 65.536 pasos / 360° (16 bit)

Resolución multivuelta

hasta 32 bit.

Eje
Ø 6 mm
Nota: Atención: Sin opción AAS = IP67 todo alrededor
Longitud del eje: L: 12 mm
Permitida carga de los eje, radial: 125 N
Permitida carga de los eje, axial: 120 N
Ø 10 mm
Longitud del eje: L: 20 mm
Permitida carga de los eje, radial: 220 N
Permitida carga de los eje, axial: 120 N
Veloc. máx. de rotación
8000 rpm
Tensión de operación
10 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 50 mA
Potencia absorbida: máx. 0,5 W
4,75 Vcc hasta 5,5 Vcc
Consumo propio de corriente: typ. 80 mA
Potencia absorbida: máx. 0,44 W
Temperatura de trabajo
-40 °C a +85 °C
Temperatura de almacenamiento
-40 °C a +100 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; (IP40 en K1)
Nota




Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

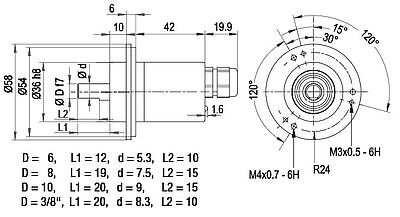

Descripción
L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
K1radial, Malla abierta
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa abierta
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)WH
S+ (DCin)BN
A (DATA+)GY
B (DATA-)PK
PRESETBU
DIRRD
Mallacarcasa
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CB8axial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CC8radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)1
S+ (DCin)2
A (DATA+)5
B (DATA-)6
PRESET7
DIR8
MallaCarcasa
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
CH8radial, 8-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)2
S+ (DCin)1
A (DATA+)4
B (DATA-)3
PRESET8
DIR7
MallaCarcasa
Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

Descripción
C5radial, 12-polos, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
S- (GND)12
S+ (DCin)11
A (DATA+)3
B (DATA-)4
PRESET9
DIR8
MallaCarcasa
KI867EIA Drehgeber Kabeldose
KI-8-67-EIA

Conector (hembra) KI-8-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conectores CB8 y CC8, 8-polos, IP67

Cable confeccionado apantallado
con conector (hembra, recta), malla conectada.

KIA867EIA Drehgeber Kabeldose
KIA-8-67-EIA

Conector (hembra) KIA-8-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conectores CB8 y CC8, 8-polos, IP67

Cable confeccionado apantallado
con conector (hembra) ángulo recto, malla conectada.

KD1267SSI Drehgeber Kabeldose
KD-12-67-EIA

Conector (hembra) KD-12-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conector C5, 12-polos, IP67

Conector (hembra, recta) o
cable confeccionado con conector (hembra, recta).

KDA1267SSI Drehgeber Kabeldose
KDA-12-67-EIA

Conector (hembra) KDA-12-67-EIA:
adaptada a los encoders absolutos WDGA RS485
con conector C5, 12-polos, IP67

Conector (hembra) ángulo recto o
cable confeccionado con conector (hembra) ángulo recto.
Inserto hembra montable libremente.

MW58B Drehgeber Montagewinkel
MW58B

Ensamblaje de ángulo MW58B

apto para encoders incrementales WDG 58B, 58K, 58D, 58T y
encoder absoluto WDGA 58B.

 STEP-download MW58B

QF58B Drehgeber Quadratflansch
QF58B

 Brida cuadrada QF58B

apto para encoder incremental WDG 58B y
encoder absoluto WDGA 58B.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

ST27 Kupplung Drehgeber
ST27

Acoplamiento insertable ST27

para encoders con eje Ø 6 mm o 10 mm

PK20 Kupplung Drehgeber
PK20

Acoplamiento bridado PK20

para encoders con eje Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Acoplamiento bridado PK24

para encoders con eje Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK22 Kupplung Drehgeber
WK22

Acoplamiento helicoidal WK22

para encoder con eje Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

WK32 Kupplung Drehgeber
WK32

Acoplamiento helicoidal WK32

para encoders con eje Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Acoplamiento de cinta doble DSK29

para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK380606

DSK48 Kupplung Drehgeber
DSK48

Acoplamiento de cinta doble DSK48

para encoder con ejes Ø 10 mm, 12 mm o 14 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP download DSK481012

El encoder WDGA 58B RS485 también está disponible con la clase de protección alta IP67 en todas partes.
Velocidad máx. de rotation:         3500 rpm
Carga permitida sobre el eje:       axial 100 N; radial 110 N
Momento de arranque:                aprox. 4 Ncm a temperatura ambiente
