WDGN 36A

Encoder configurable vía Smartphone (NFC), WDGN 36A,
incremental, magnético,
eje saliente, servobrida: Ø 36 mm

Eje: Ø 6 mm, Ø 1/4",  Ø 8 mm,
Número de impulsos: hasta 16384 ppr configurable vía NFC,
HTL/TTL configurable vía NFC.
Forma de la señal: rectángulo.

Ficha técnicaGeneral technical Data and safety instructions incremental encoders WDGN (PDF 347 kB)
Puntos destacados
  • Gracias a la electrónica de alta calidad, cualquier número de impulsos hasta 16384 configurable vía NFC
  • HTL/TTL configurable vía NFC
  • Clase de protección IP67, en la entrada del eje IP65
  • Alta frecuencia de salida hasta 1 MHz
  • Protección contra polaridad inversa y protección contra cortocircuitos a 4,75 VDC hasta 32 VDC
Detalles del producto
Brida
Servobrida
Pulso por revolución PPR
1 PPR a 16384 PPR configurable
Carcasa
Ø 36 mm
Acero inoxidable, NFC cover: Thermoplastic polyamide
Eje
Ø 6 mm
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 6,35 mm
Longitud del eje: L: 11,5 mm
Permitida carga de los eje, radial: 80 N
Permitida carga de los eje, axial: 50 N
Ø 8 mm
Longitud del eje: L: 18 mm
Permitida carga de los eje, radial: 50 N
Permitida carga de los eje, axial: 50 N
Veloc. máx. de rotación
12000 rpm
Circuito de salida
HTL
HTL, complementaria
TTL
TTL, RS422 compatible, complementaria
Frecuencia de salida
HTL hasta 16384 ppr, máx. 600 kHz
TTL hasta 16384 ppr, máx. 1 MHz
Tensión de operación
4,75 Vcc hasta 32 Vcc
Consumo propio de corriente: typ. 80 mA

Nullimpuls setzen:

Setzen: SET = +UB für 2 s
Deaktiviert: SET = GND

Configurable vía NFC:

BASIC: (BAS)

Canales:

ABN y señales complementarias

HTL / TTL

de libre elección

Impulsos / revoluciones:

1 PPR a 16384 PPR de libre elección

Advanced (ADV):

Canales:

4 canales configurables y señales complementarias (posibilidad de ABN)

HTL / TTL:

de libre elección

Impulsos / revoluciones:

1 PPR a 16384 PPR de libre elección

Número de impulsos para cada canal:

seleccionable individualmente

Fijar el impulso cero:

Ancho de pulso y posición:

Anchura y posición ajustables

Datos medioambientales

Noise immunity:

ESD (DIN EN 61000-4-2):

8 kV

EMC:
(DIN EN 61000-4-3):

10 V/m

Burst (DIN EN 61000-4-4):

2 kV

High frequency fields
(DIN EN 61000-4-6):

10 V

Surge (DIN EN 61000-4-5):

2 kV

Radio interference:

According DIN EN 55011

NFC:

EMC:

According ETSI EN 301 489

RED:

According ETSI EN 300 330

Electrical safety:

According DIN EN 61010-1, UL 61010-1,  CSA C22.0 No. 61010-1-12

Vibración:
(DIN EN 60068-2-6)

300 m/s2 (10 Hz up to 2000 Hz)

Shock:
(DIN EN 60068-2-27)

1000 m/s2 (6 ms)

Design:

According DIN VDE 0160

Información arancelaria aduanera

Número de arancel aduanero:

90318020

País de origen:

Alemania

Temperatura de trabajo
Salida de conector: -40 °C a +85 °C, salida de cable: -20 °C a +80 °C
Clase de protección
Carcasa: IP65, IP67; en el eje: IP65; salida de cable K1: IP40
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 L2
CircuitoBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A complem.RD
B complem.BK
N complem.VT
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
L2axial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 L2
CircuitoADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 complem.RD
CH2 complem.BK
CH3 complem.VT
CH4 complem.RDBU
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 L3
CircuitoBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A complem.RD
B complem.BK
N complem.VT
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
L3radial, Malla conectada conductivamente con la carcasa del encoder
Asignación de las conexiones
 L3
CircuitoADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 complem.RD
CH2 complem.BK
CH3 complem.VT
CH4 complem.RDBU
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
K1radial, Malla abierta (IP40)
Asignación de las conexiones
 K1
CircuitoBAS
GNDWH
(+) VccBN
AGN
BYE
NGY
A complem.RD
B complem.BK
N complem.VT
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
K1radial, Malla abierta (IP40)
Asignación de las conexiones
 K1
CircuitoADV
GNDWH
(+) VccBN
CH1GN
CH2YE
CH3GY
CH4GYPK
SETPK
CH1 complem.RD
CH2 complem.BK
CH3 complem.VT
CH4 complem.RDBU
Mallacordón
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.

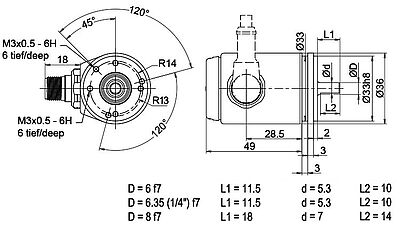

SB8axial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SB8
 8-polos
Diagrama de conectores
CircuitoBAS
GND1
(+) Vcc2
A3
B4
N5
A complem.6
B complem.7
N complem.8
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SB12axial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SB12
 12-polos
Diagrama de conectores
CircuitoADV
GND3
(+) Vcc1
CH14
CH26
CH38
CH411
SET5
CH1 complem.9
CH2 complem.7
CH3 complem.10
CH4 complem.12
n. c.2
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SC8radial, 8-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SC8
 8-polos
Diagrama de conectores
CircuitoBAS
GND1
(+) Vcc2
A3
B4
N5
A complem.6
B complem.7
N complem.8
Visor STEP / Ficheros STEP:

El fichero STEP que desea no figura en la lista:
Solicitud de ficheros STEP aquí

DescripciónABN compl. pos.
SC12radial, 12-polos, Conector conectado conductivamente con la carcasa del encoder
Asignación de las conexiones
SC12
 12-polos
Diagrama de conectores
CircuitoADV
GND3
(+) Vcc1
CH14
CH26
CH38
CH411
SET5
CH1 complem.9
CH2 complem.7
CH3 complem.10
CH4 complem.12
n. c.2
configurable 1-16384 ppr
Tensión de operació
4,75 - 32 Vcc
Corriente de operación
typ. 80 mA
Forma de la señal
rectángulo
Conmutación de salida
configurable HTL, TTL (A,B,N + compl.)
Canales
AB, ABN, y señales complementarias
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
HTL: máx. 600 kHZ; TTL: máx. 1 MHz
Protección de conexión
no
Pre-alerta Salida
no
Tensión de operació
4,75 - 32 Vcc
Corriente de operación
typ. 80 mA
Forma de la señal
rectángulo
Conmutación de salida
configurable HTL, TTL; 4 canales+inv.
Canales
CH1, CH2, CH3, CH4, y señales complementarias, (ABN pos.)
Salida
Push-Pull
Carga
máx. 40 mA / canal
Nivel mA
a 20 mA
Nivel H>
HTL: H > UB - 2,5 VDC; TTL: H > 2,5 VDC
Nivel L<
L < 2,5 Vcc
Frecuencia de salida
HTL: máx. 600 kHZ; TTL: máx. 1 MHz
Protección de conexión
no
Pre-alerta Salida
no
El encoder WDGN 36A también está disponible con cable de más de 2 m de longitud. La longitud máx. del cable depende de la tensión de operación y de la frecuencia; véase 'Datos técnicos generales'
Cuando realice el pedido complemente el número de pedido con un número de 3 cifras que indica la longitud en decímetros.
Ejemplo: Longitud de cable 5 m = 050
General technical Data and safety instructions incremental encoders WDGN
General technical Data and safety instructions incremental encoders WDGN

App Icon WACHENDORFF WDGN
Wachendorff App iOS encoder WDGN

QR-Code Wachendorff WDGN App IOS

Download Wachendorff App IOS Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

App Icon WACHENDORFF WDGN
Google Play Store Android - Wachendorff encoder App WDGN

QR-Wachendorff-WDGN-App-Adroid
Downloadlink Wachendorff App Android encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

App Icon WACHENDORFF WDGN
AppGallery Huawei - Wachendorff App encoder WDGN

Wachendorff App Huawei Drehgeber WDGN
Downloadlink Wachendorff App Huawei Encoder WDGN

By downloading and using software and apps
from this homepage, I agree to the GTC and
the supplementary software clause.

Manual WDGN App
Setup incremental encoder WDGN

NFC configurable via Wachendorff App (IOS, Android, Huawei)

Short-Catalogue Encoders and systems
Short-Catalogue Encoders and systems

  • Incremental and absolute encoders
  • Digital shaft copying
  • Made in Germany
  • Motorfeedback
  • Position Measurement Systems

Plazos de entrega y servicios de Wachendorff Automation GmbH & Co. KG
Plazos de entrega y servicios

de Wachendorff Automation GmbH & Co. KG

Montageanleitung WDGN
Instrucciones de montaje encoders incrementales WDGN

Whitepaper optisch und magnetisch Inkremental
Whitepaper


Comparison of optical and magnetic incremental encoders

EU - Konformitätserklärung Inkremental-Drehimpulsgeber WDGN
EU declaration of conformity incremental encoder WDGN

UKCA declaration of conformity incremental encoder WDGN
UKCA declaration of conformity incremental encoder WDGN

for Wachendorff Automation GmbH & Co. KG.

UL Certificates for Wachendorff Automation Products 2014-03-28
UL Certificates

for Wachendorff Automation products.

REACH regulation
REACH- and RoHS regulation of the EU

Información

ISO Certificado DIN EN 9001:2015
ISO Certificado DIN EN 9001:2015

KI867 Drehgeber Kabeldose
KI-8-67

Conector (hembra) KI-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA867 Drehgeber Kabeldose
KIA-8-67

Conector (hembra) KIA-8-67:
Adaptada a los encoders con conectores del sensor SB8 y SC8, 8-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

KI1267 Drehgeber Kabeldose
KI-12-67-ADV

Conector (hembra) KI-12-67-ADV:
Adaptada a los encoders WDGN configurable via NFC con conectores del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, recta),
malla conectada.

KIA1267 Drehgeber Kabeldose
KIA-12-67-ADV

Conector (hembra) KIA-12-67-ADV:
Adaptada a los encoders con conectores WDGN configurable via NFC del sensor SB12 y SC12, 12-polos, IP67

Cable confeccionado apantallado con conector (hembra, ángulo recto),
malla conectada.

SP300 Drehgeber Spannexzenter
SP-3-00

Tensor excéntrico SP-3-00

apto para encoders incrementales WDG 40A, 50B, 58T, WDGI 58A, 58B, 58C, 58D, 58K, 63B, WDGP 36A, WDGP 58A, WDGP 58B y encoders absolutos WDGA 36A, WDGA 58A, WDGA 58B.

STEP file

ST27 Kupplung Drehgeber
ST27

Acoplamiento insertable ST27

para encoders con eje Ø 6 mm o 10 mm

PK20 Kupplung Drehgeber
PK20

Acoplamiento bridado PK20

para encoders con eje Ø 6 mm.

PK24 Kupplung Drehgeber
PK24

Acoplamiento bridado PK24

para encoders con eje Ø 6 mm, 8 mm o 10 mm.

FSK22 Kupplung Drehgeber
FSK22

Acoplamiento con disco de resorte FSK22

para encoders con eje Ø 6 mm, 10 mm o 12 mm.

WK22 Kupplung Drehgeber
WK22

Acoplamiento helicoidal WK22

para encoder con eje Ø 6 mm.

WK24 Kupplung Drehgeber
WK24

Acoplamiento helicoidal WK24

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm.

 STEP-Download WK240610

WK32 Kupplung Drehgeber
WK32

Acoplamiento helicoidal WK32

para encoders con eje Ø 6 mm o 10 mm.

BK29 Kupplung Drehgeber
BK29

Acoplamiento de fuelle BK29

para encoders con eje Ø 6 mm, 8 mm, 10 mm o 12 mm*.
Desplazamiento máx. radial del eje: ± 0,25 mm o ± 0,30 mm*
Rigidez del resorte de giro: 150 Nm/rad o 130 Nm/rad*

FB29B Kupplung Drehgeber
FB29B

Acoplamiento de fuelle FB29B

para encoders con eje Ø 4 mm, 6 mm, 8 mm, 10 mm o 12 mm.

DSK29 Kupplung Drehgeber
DSK29

Acoplamiento de cinta doble DSK29

para encoders con eje Ø 6 mm, 8 mm o 10 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

 STEP Download DSK290606

 STEP Download DSK290610

DSK38 Kupplung Drehgeber
DSK38

Acoplamiento de cinta doble DSK38

para encoder con ejes Ø 6 mm, 8 mm, 10 mm o 12 mm.
Sin piezas móviles, con aislamiento térmico y eléctrico, marcha suave, sin mantenimiento.
Muy resistente contra:
gasolina, aceite, benceno, hidrocarburos aromáticos y no aromáticos, alcoholes, glicoles, disolventes y muchas sustancias químicas.

STEP-Datei DSK380606

Federarm für Drehgeber Spring-loaded arm for encoder LMSMA30030x
WDGMA3003

Brazo de resorte con encoder tipo
36A y 36J

para detección de longitud

Federarm für Drehgeber Spring-loaded arm for encoder LMSMA31031
WDGMA3103

Brazo de resorte con encoder tipo
36A y 36J

para detección de longitud

MR200GR Messrad Drehgeber Measuring wheel encoder
MR150GR06

Ruedas de medición MR150GR06

Circunferencia: 150 mm,
Superficie: Junta tórica de 3,5 mm de ancho, material NBR70
Campos de aplicación: Madera, metal, cintas transportadoras, papel, textiles.
Para encoders con eje Ø 6 mm.

MR200KR Messrad Drehgeber
MR200KR

Ruedas de medición MR200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz
Campos de aplicación: Cartón, madera, (Textiles).
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KR Messrad Drehgeber
MRA200KR

Ruedas de medición MRA200KR

Circunferencia 200 mm,
Superficie: Moleta en cruz,
Campos de aplicación: Cartón, madera, textiles, caucho, plástico blando.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KR06 del orificio Ø 6 mm

MR200KH Messrad Drehgeber
MR200KH

Ruedas de medición MR200KH

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, liso),
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles .
Para encoder con eje Ø 6 mm o 10 mm.

MRA200KH Messrad Drehgeber
MRA200KH

Ruedas de medición MRA200KH

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, liso),
Campos de aplicación: metales engrasados, perfiles de acero, superficies pintadas, plásticos, papel, cartón, madera, textiles, alambre, cuero.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

 Fichero STEP MRA200KH10 del orificio Ø 10 mm

MR200NG Messrad Drehgeber
MR200NG

Ruedas de medición MR200NG

Circunferencia 200 mm,
Superficie: Goma antideslizante,
Campos de aplicación: Textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200NG Messrad Drehgeber
MRA200NG

Ruedas de medición MRA200NG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, antideslizante),
Einsatzgebiete: Textiles gruesos, alfombra, la medición de cable, vellón, papel, cartón, madera, plásticos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm.

MR200KG Messrad Drehgeber
MR200KG

Ruedas de medición MR200KG

Circunferencia 200 mm,
Superficie: Material sintético (Hytrel, estriado)
Campos de aplicación: Plásticos, superficies pintadas, papel, cartón, madera, metal, textiles.
Para encoders con eje Ø 6 mm o 10 mm.

MRA200KG Messrad Drehgeber
MRA200KG

Ruedas de medición MRA200KG

Circunferencia 200 mm,
Superficie: Material sintético (poliuretano, estriado),
Campos de aplicación: metales sin engrasar, superficie pintada, plásticos, papel, cartón, madera, textiles, vidrio, suelos.
Para encoders con eje Ø 6 mm, Ø 10 mm o Ø 12 mm

distributors
For further information please contact our local distributor.
Here you find a list of our distributors worldwide
¿Quieres conseguir una oferta o desea una retirada. Solicitud
Contacto
